تیم مهندسی سلام صنعت در سال ۱۳۸۹ به منظور فعالیت در زمینه فروش و مشاوره تجهیزات برق صنعتی و اتوماسیون صنعتی تاسیس گردید و راه پر فراز و نشیب رشد و پیشرفت در این عرصه را به منظور کسب تجربه و خدمت به پیشرفت صنعت برق ایران با همراهی مدیران و صنعتگران عزیز پیموده است. تیم مهندسی سلام صنعت محصولات و خدمات خود را با امکانات بسیار ویژه و منحصر به فرد طراحی و اجرا نموده و تا کنون با بیش از ده ها شرکت معتبر در زمینه ارائه تجهیزات برق صنعتی و اتوماسیون صنعتی همکاری داشته است.
۲۰۲۰: انتقال انرژی پاک فرصت هایی را در سال جدید ایجاد می کند
سال جدید فرصت های قابل توجهی را برای صنعت برق و آب و برق به وجود می آورد تا نقش خود را به عنوان رهبر انتقال انرژی پاک تبدیل کند. بسیاری از شرکتهای قدرت و ابزار با تعیین اهداف انرژی پاک خود در حال افزایش نوار هستند زیرا فرصتهایی را برای کمک به مشتریان در انتقال استفاده می کنند. برخی از مهمترین چالش های صنعت ، آنها را در دهه جدید دنبال می کند: مدیریت ریسک سایبر در حال رشد ، توجیه سرمایه گذاری های جدید برای تنظیم کننده ها (۱۰ مورد تا ۵۵ درصد در یک بررسی صنعت ۲۰۱۹) ، ۳۱ و آماده سازی یا پاسخ دادن به حوادث طبیعی بهبود تجربه مشتری نیز یک اولویت اساسی است. انجام همه موارد فوق در حالی که هزینه کم است ، ممکن است مانند سیم بالا یک عمل بالا باشد. اما برنامه ریزی استراتژیک ، مدیریت ریسک و تحول دیجیتال در حال انجام می تواند به صنعت کمک کند تا تعادل خود را حفظ کرده و در سال آینده رشد کند.
صنعت برق ستون فقرات جهان صنعت است و انرژی لازم را برای مشتریان صنعتی ، تولیدی ، تجاری و مسکونی در سراسر جهان تأمین می کند. در اقتصادهای توسعه یافته با بازارهای انرژی بالغ ، سرمایه گذاری با انتقال سوخت و منابع انرژی ، افزایش قوانین زیست محیطی و زیر ساخت های ناوگان نسل پیر و انتقال / توزیع هدایت می شود. در مقابل ، اقتصادهای در حال توسعه همچنان به گسترش پایه های قدرت خود برای پاسخگویی به تقاضای روز افزون برای مناطق دارای گرسنگی برقی ادامه می دهند. به همین دلایل ، صنعت برق همچنان بیشترین سرمایه گذاری ها و تعداد پروژه ها را در جهان صنعتی انجام می دهد.
اطلاعات صنعتی با ارائه اطلاعات به موقع و دقیق ، اطلاعات گسترده ای را برای صنعت برق ارائه می دهد. تیم های تحقیقاتی جهانی ما جزئیات کلیدی مربوط به هزینه پروژه در صنعت و همچنین کارخانه های پیش از سفارش ، راه اندازی و تخلیه شده در سراسر جهان را شناسایی و به روز می کنند. علاوه بر شناسایی و پیگیری اطلاعات مهم در مورد وقایع پروژه سرمایه و نگهداری ، ما همچنین جزئیات لازم در تجهیزات موجود در نیروگاه های موجود را ارائه می دهیم. این شامل اطلاعات مربوط به نسل و بخش های T&D و همچنین بخش های در حال ظهور مانند ذخیره باتری و میکرو شبکه ها است
تأثیر تقاضای برق
خدمات شهری همچنین در حال بررسی تأثیر کاهش تقاضا برای انرژی از شرکتهای تجاری و صنعتی (C&I) و افزایش احتمالی مصرف از بخش مسکونی است که مدارس و مشاغل بسته شده و افراد دستور داده اند از خانه کار کنند.
ایتالیا ، یکی از محورهای شیوع تاج ویروس ، از ۲۱ فوریه یعنی ۱۸ روز کاهش تقاضای برق را نشان داد – روز قبل از این کشور تا ۱۶ مارس ، قفل سراسری را آغاز کرد – تا ۱۶ مارس. بسته در حالی که مقامات آمریکایی اقدامات بیشتری را برای جلوگیری از شیوع ویروس در نظر می گیرند ، گذشته از تعطیلی مدارس و مشاغل ، پتانسیل آنچه که در صنعت انرژی به عنوان “تخریب تقاضا” شناخته می شود – اندازه گیری معمولاً برای مناطق در اثر فجایع طبیعی است. خیلی واقعی شد
استیو سیکالا ، استادیار دانشگاه شیکاگو که در حال مطالعه بازارهای انرژی است ، روز چهارشنبه به وال استریت ژورنال گفت که داده های برق می توانند به عنوان یک اقدام سریع تر اقتصادی ، برای سیاست گذاران اقتصادی با ارزش باشند. وی گفت که تقاضای برق ایالات متحده در نوامبر ۲۰۰۷ ، یک ماه قبل از آغاز رسمی رکود اقتصادی که تا سال ۲۰۰۸ و تا ۲۰۰۹ ادامه داشته است ، کاهش می یابد. بیست ماه پس از آغاز رکود اقتصادی ، تقاضای برق ۵.۳ درصد از اوج خود خارج شد.
ملیسا لوت ، محقق ارشد پژوهش در مرکز سیاست جهانی انرژی در دانشگاه کلمبیا ، به ژورنال گفت : “من فکر می کنم [تقاضای برق] شاخص برجسته خوبی است. از آنجایی که شروع به پایین آمدن می کند ، این نشانگر آن است که اقتصاد ما به مکانی خشن منتهی می شود. ”
برخی از خدمات در امتداد ساحل غربی ایالات متحده ، گزارش از کاهش تقاضای برق را آغاز کرده اند. منطقه عمومی آب و برق شهرستان Snohomish در خارج از سیاتل ، یکی از مناطقی که تاکنون تحت تأثیر کرونا ویروس قرار گرفته است ، از کاهش ۳ درصدی تقاضای برق در روز دوشنبه خبر داد. پورتلند جنرال الکتریک ، که به مشتریان در اورگان خدمت می کند ، همچنین از کاهش تقاضا خبر داد.
بایرنس وولیا گفت که گروه وی از تأثیر نهایی COVID-19 بر تقاضای برق مطمئن نیست ، اما افزود: “در سمت ما از تجارت ما بسیاری از قراردادهای کالایی را برای مشتریان مدیریت می کنیم و به عنوان محافظه کارانه ، در حال فهمیدن مصرف هستیم. ] ۱۰٪ کاهش خواهد یافت. در حال حاضر ما در فصل شانه هستیم و همه در حال قطع شدن [تعمیر] خود هستند و من بیشتر نگران این مسئله [تأثیر] شبکه در شبکه هستم.
تأثیر کاهش تقاضای برق در کالیفرنیا ، ایالتی که بیشتر تقاضای برق از بخش C&I است ، از نزدیک مورد بررسی قرار می گیرد. یک گزارش اخیر Wood Mackenzie خاطرنشان کرد: C&I احتمالاً بیشترین تأثیر COVID-19 را مشاهده خواهد کرد ، زیرا تقاضای برق در نزدیکی مشاغل کاهش می یابد. در این گزارش آمده است که تقاضای برق مسکونی “تحت فشار اقتصادی” نسبتاً پایدار است ، اگرچه احتمالاً با تمام خانواده هایی که در خانه های خود سرپناه هستند ، تقاضا برای برق افزایش یابد. این افزایش تقریبا مطمئناً ذکر خواهد شد که اگر خود قرنطینه ها در ماه های گرم تابستان ادامه یابد.
صنعت برق و آب و برق با پیشبرد انتقال انرژی پاک به دنبال رشد است
در سال ۲۰۱۹ ، الگوی چند ساله هزینه های سرمایه در حال رکورد در میان رشد بار رکود در صنعت برق ادامه یافت. و نشانه هایی از تغییر نشان می دهد که نیاز به ارتقاء زیرساخت های پیری ، دیجیتالی شدن و تأمین امنیت شبکه در برابر بلایای طبیعی و انسانی مانند حمله سایبری همچنان ادامه دارد. اما در حالی که این فشار به طور کلی فشار رو به رشدی را ایجاد می کند ، یک بار دیگر در سال ۲۰۱۹ مشتریان خرده فروشی برق فقط شاهد افزایش متوسط بودند. این امر تا حدی به دلیل پایین آمدن قیمت گاز طبیعی و کاهش هزینه های باد و انرژی خورشیدی در کاهش قیمت عمده فروشی برق است.
گاز طبیعی با بیش از ۴۴ درصد از ظرفیت تولید ، همچنان در ترکیب تولید برق ایالات متحده تسلط داشت. ۱ظرفیت باد و خورشیدی نیز با افزایش تقاضای شرکت به تجدیدپذیر ، کاهش قیمت ، سیاست های حمایتی مانند استانداردهای پرتفوی قابل تجدید (RPS) و بهبود عملکرد ، به افزایش خود ادامه داد و به نزدیک به ۱۲ درصد از ظرفیت ها منجر شد. تجدیدپذیرها به عنوان یک کل ، از جمله برق ، تقریباً به ۲۲ درصد از ظرفیت ایالات متحده رسیدند و برای اولین بار از سهم کارخانه های زغال سنگ فراتر رفت. ۲ و عجله استقرار باتری در مقیاس شبکه و پشت متر با افزایش شدید قیمت باتری افزایش یافت.
از دیگر روندهای چشمگیر در سال ۲۰۱۹ تلاشهای مداوم دولت فدرال برای بازگرداندن قوانین زیست محیطی مانند برنامه قدرت پاک ، ۳ بوددر حالی که بسیاری از دولت های ایالتی و محلی پشتیبانی خود را از انرژی پاک با مراحلی مانند افزایش استانداردهای پرتفوی تجدید پذیر تقویت کردند. سوانح طبیعی مانند طوفان ها و آتش سوزی ها در سال ۲۰۱۹ به شدت ضربه خورده است ، ادامه الگویی که ممکن است نشان دهنده لزوم افزایش برنامه ریزی ابزار و حتی سرمایه گذاری بیشتر در سیستم های انتقال و توزیع باشد. در عین حال ، حملات سایبری روی شبکه برقی در سالهای اخیر افزایش یافته و مورد توجه قرار گرفته است و شرکت های برق را ملزم به ادامه استحکام دفاعی خود می کنند. نقاط روشن باعث افزایش انعطاف پذیری و انعطاف پذیری حاصل از نوسازی شبکه و فرصت های افزایش درآمد بلند مدت از طریق برق ، به ویژه در بخش حمل و نقل با افزایش تصویب وسیله نقلیه الکتریکی (EV) می شود.
یک تثبیت کننده ولتاژ یک وسیله الکتریکی است که برای تأمین ولتاژ ثابت ولتاژ به یک بار در پایانه های خروجی آن صرف نظر از هرگونه تغییر / نوسان در ورودی یعنی منبع ورودی استفاده می شود.هدف اصلی استابلایزر ولتاژ محافظت از وسایل برقی / الکترونیکی (به عنوان مثال – واحد تهویه مطبوع ، یخچال ، تلویزیون و غیره) از آسیب های احتمالی ناشی از افزایش ولتاژ / نوسانات ولتاژ ، بیش از ولتاژ و در شرایط ولتاژ است .
تثبیت کننده ولتاژ به عنوان AVR (تنظیم کننده ولتاژ اتوماتیک) نیز شناخته می شود. استفاده از تثبیت کننده ولتاژ فقط به تجهیزات خانه / دفتر محدود نمی شود که از خارج از کشور تغذیه می شوند. حتی کشتی هایی که دارای منبع تغذیه داخلی خود به شکل دیزل آلترناتور هستند ، به دلیل ایمنی تجهیزات خود به شدت به این AVR ها وابسته اند.
ما می توانیم انواع مختلفی از استابلایزر ولتاژ را در بازار مشاهده کنیم. تثبیت کننده های ولتاژ خودکار آنالوگ و دیجیتال از تولید کنندگان بسیاری در دسترس هستند. با تشکر از افزایش رقابت و افزایش آگاهی برای دستگاه های ایمنی. این تثبیت کننده های ولتاژ ممکن است به صورت نوع فاز (خروجی ۲۲۰-۲۳۰ ولت) یا سه فاز (خروجی ۳۸۰/۴۰۰ ولت) باشد. تنظیم خروجی تثبیت شده مورد نظر با استفاده از روش داخلی و بوست انجام می شود. تثبیت کننده های ولتاژ سه فاز در دو مدل مختلف یعنی مدل بار متعادل و مدل بار نامتعادل موجود است.
آنها در رده بندی های مختلف KVA و دامنه های مختلف نیز موجود هستند. یک تثبیت کننده ولتاژ با دامنه طبیعی می تواند ولتاژ خروجی تثبیت شده از ۲۰۰-۲۴۰ ولت با ۲۰-۳۵ ولت تقویت شده از یک منبع تغذیه ولتاژ ورودی از ۱۸۰ ولت تا ۲۷۰ ولت را تضمین کند. در حالی که ، یک تثبیت کننده ولتاژ با ولتاژ گسترده می تواند یک ولتاژ تثبیت شده از ۱۹۰-۲۴۰ ولت با یک فشار ۵۰-۵۵ ولت را از یک ولتاژ ورودی از ۱۴۰ ولت تا ۳۰۰ ولت تضمین کند.
آنها همچنین برای طیف گسترده ای از برنامه های کاربردی مانند تثبیت کننده ولتاژ اختصاصی برای واحدهای کوچک مانند تلویزیون ، یخچال ، اجاق های مایکروفر (مایکروویو) به یک واحد بزرگ برای لوازم خانگی در دسترس هستند.علاوه بر عملکرد اصلی تثبیت کننده ، استابلایزرهای ولتاژ کنونی دارای بسیاری از ویژگیهای اضافی مفید دیگر مانند حفاظت از اضافه بار ، سوئیچینگ ولتاژ صفر ، محافظت در برابر تغییر فرکانس ، صفحه نمایش قطع ولتاژ ، تأسیسات شروع و توقف خروجی ، شروع دستی یا خودکار ، قطع ولتاژ و غیره .
تثبیت کننده های ولتاژ دستگاه های بسیار کارآمد در مصرف انرژی هستند (با راندمان ۹۸-۹۵٪). آنها انرژی بسیار کمتری مصرف می کنند که معمولاً ۲ تا ۵ درصد حداکثر بار را دارند.
چرا به تثبیت کننده های ولتاژ احتیاج داریم؟
کلیه دستگاههای برقی / الکترونیکی برای کار با حداکثر راندمان با منبع ولتاژ معمولی که به عنوان ولتاژ عملیاتی اسمی شناخته می شود ، طراحی و ساخته شده اند. بسته به محدوده عملیاتی ایمن طراحی شده ، محدوده کار (با راندمان بهینه) یک وسیله الکتریکی / الکترونیکی ممکن است به ۵ ± ، ۱۰ ± or یا بیشتر محدود شود.
با توجه به بسیاری از مسائل ، منبع ولتاژ ورودی که همیشه دریافت می کنیم در نتیجه نوسان دارد که منجر به ولتاژ ورودی دائماً متفاوت می شود. این ولتاژ متغیر عامل اصلی در کاهش راندمان دستگاه و همچنین افزایش میزان خرابی آن است.به یاد داشته باشید ، هیچ چیز برای یک منبع الکتریکی / الکترونیکی از منبع تغذیه فیلتر شده ، محافظت شده و پایدار مهم نیست. منبع تغذیه صحیح و تثبیت شده بسیار لازم است تا دستگاه عملکرد بهینه خود را به بهترین وجه انجام دهد.
این تثبیت کننده ولتاژ است که اطمینان حاصل می کند دستگاه بدون توجه به میزان نوسانات ، ولتاژ مورد نظر و تثبیت شده را دریافت می کند. بنابراین ، تثبیت کننده ولتاژ برای هر کسی که مایل به به دست آوردن عملکرد بهینه و محافظت از دستگاه های خود در برابر این نوسانات ولتاژ غیرقابل پیش بینی ، افزایش و سر و صدای موجود در منبع ، یک راه حل بسیار کارآمد است.
مانند UPS ، تثبیت کننده های ولتاژ نیز حفاظت از تجهیزات الکتریکی و الکترونیکی هستند. نوسانات ولتاژ صرف نظر از جایی که شما زندگی می کنید بسیار متداول است. ممکن است دلایل مختلفی برای نوسان ولتاژ از قبیل گسل های الکتریکی ، سیم کشی معیوب ، رعد و برق ، مدارهای کوتاه و غیره وجود داشته باشد .این نوسانات ممکن است به صورت ولتاژ بیش از حد یا تحت ولتاژ باشد.
اثر مداوم / تکرار بیش از حد ولتاژ در لوازم خانگی
ممکن است باعث آسیب دائمی دستگاه متصل شود.
ممکن است باعث ایجاد عایق سیم پیچ شود.
این ممکن است به اختلال غیر ضروری در بار منجر شود
ممکن است منجر به گرمای بیش از حد کابل یا دستگاه شود.
این ممکن است عمر مفید دستگاه را تخریب کند
تأثیر مداوم / عود مجدد تحت ولتاژ لوازم خانگی
این ممکن است به نقص تجهیزات منجر شود.
این ممکن است منجر به راندمان پایین دستگاه شود.
در برخی موارد دستگاه می تواند ساعات اضافی را برای انجام همان عملکرد به طول انجامد.
ممکن است عملکرد دستگاه را خراب کند.
این ممکن است دستگاه را به سمت جابجایی جریانهای بزرگ سوق دهد ، که این امر ممکن است باعث گرمای بیش از حد شود
چگونه یک تثبیت کننده ولتاژ کار می کند؟
کار اساسی یک تثبیت کننده ولتاژ انجام دو عملکرد ضروری یعنی عملکرد Buck و Boost است. عملکرد Buck و Boost چیزی نیست جز تنظیم ولتاژ ثابت از ولتاژ بیش از حد و تحت شرایط ولتاژ. این عملکرد Buck و Boost ممکن است به کمک کلیدهای انتخاب کننده یا به طور خودکار با کمک مدارهای الکترونیکی اضافی به صورت دستی انجام شود
در شرایط بیش از ولتاژ ، عملکرد باک کاهش لازم شدت ولتاژ را انجام می دهد. به طور مشابه ، در شرایط تحت ولتاژ عملکرد افزایش شدت ولتاژ را افزایش می دهد. ایده هر دو عملکرد به طور کلی ، حفظ ولتاژ یکسان است.تثبیت ولتاژ شامل اضافه یا تفریق ولتاژ از منبع ولتاژ اولیه است. برای انجام این کار ، تثبیت کننده های ولتاژ از ترانسفورماتوری استفاده می کنند که در پیکربندی های مختلف مورد نیاز به رله های سوئیچینگ متصل است.
تعداد کمی از تثبیت کننده های ولتاژ برای ارائه تصحیح ولتاژ مختلف از ترانسفورماتور استفاده می کنند که دارای شیپور خاموشی های مختلفی در سیم پیچ آن است ، در حالی که چند تثبیت کننده ولتاژ (مانند استابلایزر ولتاژ سروو) حاوی ترانسفورماتور خودکار برای ارائه محدوده تصحیح مورد نظر است.
عملکرد Buck و Boost در یک تثبیت کننده ولتاژ چگونه کار می کند
برای درک بهتر هر دو مفهوم ، آن را به کارکردهای جداگانه تقسیم می کنیم.
عملکرد باک در یک تثبیت کننده ولتاژ
اتصال ترانسفورماتور را در عملکرد “باک” نشان می دهد. در عملکرد Buck ، قطبیت سیم پیچ ثانویه ترانسفورماتور به گونه ای متصل می شود که ولتاژ اعمال شده بر بار حاصل از تفریق ولتاژ سیم پیچ اولیه و ثانویه باشد.در ولتاژ ثابت کننده ولتاژ مدار سوئیچینگ وجود دارد. هرگاه در منبع اولیه ولتاژ را تشخیص دهد ، اتصال بار به صورت دستی / اتوماتیک به کمک سوئیچ ها / رله ها به تنظیمات حالت ‘Buck’ منتقل می شود.
تقویت عملکرد در یک تثبیت کننده ولتاژ
چگونه پیکربندی Buck و Boost به طور خودکار کار می کند؟
در اینجا مثالی از استابلایزر ولتاژ ۰۲ Stage ارائه شده است. این استابلایزر ولتاژ از رله ۰۲ (رله ۱ و رله ۲) برای تأمین منبع تغذیه با ثبات AC به بار در شرایط ولتاژ بیش از حد و تحت شرایط ولتاژ استفاده می کند.
در نمودار مدار ۰۲ پایدارکننده ولتاژ ولتاژ ۰۲ (تصویر فوق) ، رله ۱ و رله ۲ برای تهیه تنظیمات Buck و Boost در شرایط مختلف نوسان ولتاژ یعنی Over Voltage و Under Voltage استفاده شده اند. به عنوان مثال – فرض کنید ورودی AC 230 ولت AC باشد و خروجی مورد نیاز نیز ۲۳۰ ولت AC است. حال اگر تثبیت کننده +/- ۲۵ ولت باک و بوست دارید ، به این معنی است که تثبیت کننده ولتاژ شما می تواند ولتاژ مورد نظر ثابت (۲۳۰ ولت) را بین ۲۰۵ ولت (تحت ولتاژ) و ۲۵۵ ولت (بیش از ولتاژ) از منبع تغذیه ورودی تأمین کند. .
در استابلایزرهای ولتاژ که از ترانسفورماتورهای سوپاپ استفاده می کنند ، نقاط شیر بر اساس میزان ولتاژ مورد نیاز برای Bucked یا Boosted انتخاب می شوند. در این حالت ، ما محدوده ولتاژ های مختلفی را انتخاب می کنیم. در حالی که ، در تثبیت کننده های ولتاژ که از ترانسفورماتور خودکار استفاده می کنند ، از موتورهای سروو به همراه کنتاکت های کشویی برای بدست آوردن مقدار ولتاژ مورد نیاز برای گرفتن یا افزایش استفاده می شود. تماس کشویی ضروری است زیرا ترانسفورماتورهای اتومبیل فقط یک سیم پیچ واحد دارند.
انواع تثبیت کننده ولتاژ
در ابتدا سوئیچ های اولیه که به طور دستی اداره می شوند / انتخاب کننده ، تثبیت کننده های ولتاژ در بازار آمدند. در این نوع تثبیت کننده ها از رله های الکترو مکانیکی برای انتخاب ولتاژ مورد نظر استفاده شده است. با پیشرفت فناوری ، مدارهای الکترونیکی اضافه شده به وجود آمد و لرزشگیرهای ولتاژ به صورت خودکار تبدیل شدند. سپس Stabilizer ولتاژ مبتنی بر سروو که قابلیت تثبیت ولتاژ به طور مداوم و بدون هرگونه مداخله دستی را دارد ، آمد. اکنون ، استابلایزرهای ولتاژ مبتنی بر کنترلر IC / Micro نیز موجود هستند که می توانند عملکردهای اضافی را نیز انجام دهند.
استابلایزرهای ولتاژ را می توان به طور گسترده به سه نوع طبقه بندی کرد. آن ها هستند:
تثبیت کننده های ولتاژ نوع رله
تثبیت کننده های ولتاژ مبتنی بر سروو
تثبیت کننده های ولتاژ استاتیک
تثبیت کننده های ولتاژ نوع رله
در تثبیت کننده های ولتاژ نوع رله ، ولتاژ با تغییر رله ها تنظیم می شود. برای دستیابی به عملکرد Buck & Boost از رله ها برای اتصال ترانسفورماتور ثانویه (ها) در تنظیمات مختلف استفاده می شود.
تثبیت کننده ولتاژ از نوع رله چگونه کار می کند؟
شکل بالا نشان می دهد که چگونه یک تثبیت کننده ولتاژ از نوع رله از داخل به نظر می رسد. دارای ترانسفورماتور با بهره برداری ، رله و برد مدار الکترونیکی است. برد مدار شامل مدار یکسو کننده ، تقویت کننده ، واحد میکروکنترلر و سایر مؤلفه های پشتیبانی می باشد.برد مدار الکترونیکی مقایسه ولتاژ خروجی با منبع ولتاژ مرجع را انجام می دهد. به محض اینکه هرگونه افزایش یا افت در ورودی را فراتر از مقدار مرجع تشخیص داد ، رله مربوط را تغییر می دهد تا شیر بهره برداری مورد نیاز برای عملکرد Buck / Boost را به هم متصل کند.
تثبیت کننده های ولتاژ نوع رله به طور معمول نوسانات ورودی را از ۱۵ ± با دقت خروجی بین ۵ تا ۱۰ ± ize تثبیت می کنند.
استفاده مزایای استفاده از پایدارکننده های ولتاژ نوع رله
این تثبیت کننده بیشتر برای وسایل / تجهیزات دارای رده پایین در مصارف مسکونی / تجاری / صنعتی استفاده می شود.
هزینه کمتری دارند.
اندازه آنها کم حجم است.
محدودیت های پایدارکننده ولتاژ نوع رله
پاسخ آنها به نوسان ولتاژ اگر در مقایسه با نوع دیگر تثبیت کننده ولتاژ کمی کند باشد
دوام کمتری دارند
آنها از اعتبار کمتری برخوردار هستند
آنها قادر به مقاومت در برابر ولتاژ بالا نیستند زیرا حد تحمل نوسان آنها کمتر است.
در حالی که تثبیت ولتاژ ، انتقال مسیر تغذیه ممکن است وقفه جزئی در منبع تغذیه ایجاد کند.
تثبیت کننده های ولتاژ مبتنی بر سروو
در استابلایزرهای ولتاژ مبتنی بر سروو ، تنظیم ولتاژ با کمک سرو موتور انجام می شود. آنها همچنین به عنوان استابلایزر Servo شناخته می شوند. آنها سیستم های حلقه نزدیک هستند.
چگونه یک تثبیت کننده ولتاژ مبتنی بر سروو کار می کند؟
در یک سیستم حلقه Close ، بازخورد منفی (که به عنوان خطای خطا نیز شناخته می شود) از خروجی ضمانت می کند تا سیستم بتواند از دستیابی به خروجی مورد نظر اطمینان حاصل کند. این کار با مقایسه سیگنالهای Output و Input انجام می شود. اگر خروجی مورد نظر بیش از / زیر مقدار موردنیاز باشد ، سیگنال خطا (مقدار خروجی- مقدار ورودی) توسط تنظیم کننده منبع ورودی دریافت می شود. سپس این تنظیم کننده سیگنالی را تولید می کند (بسته به مقدار خروجی به دست آمده منفی) و آن را به محرک ها تغذیه می کند تا خروجی را به مقدار دقیق برساند.
با توجه به خاصیت حلقه نزدیک ، تثبیت کننده های ولتاژ مستقر در سروو مورد استفاده برای وسایل / تجهیزات بسیار حساس بوده و برای انجام عملکردهای مورد نظر به منبع تغذیه دقیق (۰۱ ± need) احتیاج دارند
شکل بالا نشان می دهد که چگونه یک تثبیت کننده ولتاژ مبتنی بر سروو از داخل به نظر می رسد. این دستگاه دارای ترانسفورماتور سروو موتور ، ترانسفورماتور خودکار ، ‘Buck & Boost’ (بهره برداری) ، موتور ، برد مدار الکترونیکی و سایر مؤلفه های پشتیبانی است. در استابلایزر ولتاژ مبتنی بر سروو ، یک انتهای سیم پیچ اولیه ترانسفورماتور ‘Buck & Boost’ (بهره برداری) به ضبط بهره برداری خودکار ترانسفورماتور وصل می شود و انتهای دیگر سیم پیچ اولیه با بازوی متحرک وصل می شود. کنترل شده توسط سرو موتور. یک سر سیم پیچ ثانویه ترانسفورماتور ‘Buck & Boost’ به منبع ورودی متصل شده و انتهای دیگر به خروجی تثبیت کننده ولتاژ متصل است.
برد مدار الکترونیکی مقایسه ولتاژ خروجی با منبع ولتاژ مرجع را انجام می دهد. به محض اینکه هرگونه افزایش یا ریزش در ورودی را فراتر از مقدار مرجع تشخیص داد ، کار موتور را شروع می کند که بازوی بیشتری را روی ترانسفورماتور خودکار می گذارد.
با حرکت بازوی ترانسفورماتور ، ولتاژ ورودی به سیم پیچ اصلی ترانسفورماتور “Buck & Boost” به خروجی ولتاژ مورد نیاز تغییر می کند. موتور سروو همچنان در حال چرخش است تا تفاوت بین مقدار مرجع ولتاژ و خروجی تثبیت کننده صفر شود. این روند کامل در میلی ثانیه اتفاق می افتد. تثبیت کننده های ولتاژ مبتنی بر سروو امروزی با مدار کنترل کنترلی مبتنی بر میکروکنترلر / میکروپروسسور ارائه شده است تا کنترل هوشمندی را در اختیار کاربران قرار دهد.
انواع مختلفی از استابلایزرهای ولتاژ مبتنی بر سروو
انواع مختلفی از استابلایزرهای ولتاژ مبتنی بر سروو عبارتند از:
تثبیت کننده های ولتاژ تک فاز Servo based
در تثبیت کننده های ولتاژ تک فاز Servo based Voltage ، تثبیت ولتاژ با کمک یک موتور سروو متصل به ترانسفورماتور متغیر حاصل می شود.
تثبیت کننده های ولتاژ مبتنی بر سروو از نوع فاز متوازن
در تثبیت کننده های ولتاژ سه پایه ای متعادل از نوع Servo based ، تثبیت ولتاژ با کمک یک موتور سروو متصل به ۰۳ ترانسفورماتور خودکار و یک مدار کنترل مشترک حاصل می شود. خروجی ترانسفورماتورهای خودکار برای دستیابی به ثبات متغیر است.
استابلایزرهای ولتاژ بر پایه سروو از سه فاز نامتعادل
در سه فاز تثبیت کننده ولتاژ از نوع Servo based Servo ، تثبیت ولتاژ با کمک یک موتور سروو متصل به ۰۳ ترانسفورماتور خودکار و ۰۳ مدار کنترل مستقل (یکی برای هر ترانسفورماتور خودکار) حاصل می شود.
کاربردها و مزایای استفاده از پایدارکننده ولتاژ ولتاژ مبتنی بر سروو
آنها پاسخ سریع به نوسانات ولتاژ دارند.
آنها از تثبیت ولتاژ بالا برخوردار هستند.
آنها بسیار قابل اعتماد هستند
آنها می توانند مقاومت در برابر ولتاژ بالا را تحمل کنند.
محدودیت های پایدارکننده ولتاژ ولتاژ مبتنی بر سروو
آنها به نگهداری دوره ای نیاز دارند.
برای تهدید خطا ، سروو موتور باید تراز شود. تراز کردن موتور سروو به دستان ماهر احتیاج دارد.
تثبیت کننده های ولتاژ استاتیک
یک رکتیفایر ولتاژ استاتیک هیچ قسمت متحرکی را در مورد لرزشگیرهای ولتاژ مبتنی بر سروو ندارد. برای تثبیت ولتاژ از یک مدار تبدیل الکترونیکی نیرو استفاده می کند. این تثبیت کننده های ولتاژ استاتیک از دقت بسیار بالایی برخوردار هستند و تثبیت ولتاژ در حدود ۱ ± پوند است.
تثبیت کننده ولتاژ استاتیک حاوی ترانسفورماتور ‘Buck & Boost’ ، مبدل توان انتقال عایق بندی شده دروازه ای دو قطبی (IGBT) ، میکروکنترلر ، میکروپروسسور و سایر اجزای اساسی است.
چگونه یک استابلایزر ولتاژ استاتیک کار می کند؟
میکروکنترلر / میکروپروسسور مبدل توان IGBT را کنترل می کند تا سطح ولتاژ مورد نیاز را با استفاده از تکنیک “پالس عرض پالس” تولید کند. در تکنیک ‘Pulse Width Modulation’ ، مبدل های حالت تغییر حالت از یک سوئیچ نیمه هادی برق (مانند MOSFET) برای هدایت ترانسفورماتور برای ولتاژ خروجی مورد نظر استفاده می کنند. این ولتاژ تولید شده سپس به سیم پیچ اصلی ترانسفورماتور ‘Buck & Boost’ اعمال می شود. مبدل برق IGBT همچنین فاز ولتاژ را کنترل می کند. این می تواند یک ولتاژ تولید کند که در مرحله یا ۱۸۰ درجه از فاز تا منبع ورودی باشد ، که به نوبه خود این امکان را می دهد تا بسته به افزایش یا ریزش سطح منبع تغذیه را اضافه کند یا کم کند ولتاژ را کنترل کند.
به محض این که ریزپردازنده افت سطح ولتاژ را حس می کند ، سیگنال تعدیل عرض پالس را به مبدل توان IGBT می فرستد. بر این اساس مبدل IGBT ولتاژ تولید می کند که شبیه به اختلاف ولتاژ است که در آن منبع تغذیه ورودی کاهش یافته است. این ولتاژ تولید شده در فاز تغذیه ورودی است. سپس این ولتاژ به سیم پیچ اصلی ترانسفورماتور ‘Buck & Boost’ تغذیه می شود. از آنجا که سیم پیچ ثانویه ترانسفورماتور ‘Buck & Boost’ به منبع تغذیه ورودی متصل است ، ولتاژ وارد شده در سیم پیچ ثانویه به منبع تغذیه ورودی اضافه می شود. و بنابراین ولتاژ افزایش یافته تثبیت شده سپس به بار ارائه می شود.
به همین ترتیب ، به محض اینکه ریزپردازنده افزایش سطح ولتاژ را حس کرد ، سیگنال تعدیل عرض پالس را به مبدل توان IGBT ارسال می کند. بر این اساس مبدل IGBT ولتاژ تولید می کند که شبیه به اختلاف ولتاژ است که در آن منبع تغذیه ورودی کاهش یافته است. اما این بار ، ولتاژ تولید شده ۱۸۰ درجه از فاز تا منبع تغذیه ورودی خارج خواهد شد. سپس این ولتاژ به سیم پیچ اصلی ترانسفورماتور ‘Buck & Boost’ تغذیه می شود. از آنجا که سیم پیچ ثانویه ترانسفورماتور ‘Buck & Boost’ به منبع تغذیه ورودی متصل است ، ولتاژ القا شده در سیم پیچ ثانویه اکنون از منبع تغذیه کم می شود. و بنابراین ولتاژ کاهش یافته تثبیت شده سپس به بار ارائه می شود.
موارد استفاده و مزایای استفاده از تثبیت کننده های ولتاژ استاتیک
اندازه آنها بسیار جمع و جور است.
آنها پاسخ بسیار سریع به نوسان ولتاژ دارند.
آنها از تثبیت ولتاژ دقت بسیار بالایی دارند.
از آنجا که هیچ قسمت متحرک وجود ندارد ، تقریباً بدون تعمیر و نگهداری است.
آنها بسیار قابل اعتماد هستند.
راندمان آنها بسیار زیاد است.
محدودیت های پایدارکننده ولتاژ ولتاژ
آنها نسبت به همتایان خود هزینه بالایی دارند
تفاوت بین پایدارکننده ولتاژ و تنظیم کننده ولتاژ چیست؟
خوب .. هر دو یکسان هستند هر دو عملکرد تثبیت ولتاژ را نیز انجام می دهند. با این حال ، راهی که آنها انجام می دهند تفاوت ایجاد می کند. تفاوت عملکردی اصلی بین تثبیت کننده ولتاژ و تنظیم کننده ولتاژ در موارد زیر است:
ولتاژ استابلایزر دستگاهی است که ولتاژ ثابت را به خروجی منتقل می کند و هیچگونه تغییری در ولتاژ ورودی ندارد. در حالیکه،ولتاژ تنظیم کننده وسیله ای است که ولتاژ ثابت را به خروجی منتقل می کند و هیچ تغییری در جریان بار ندارد.
چگونه می توان بهترین استابلایزر ولتاژ را برای خانه خود انتخاب کرد؟ راهنمای خرید
شما باید هنگام خرید یک تثبیت کننده ولتاژ ، عوامل مختلفی را در نظر بگیرید. در غیر این صورت ، شما ممکن است با یک تثبیت کننده ولتاژ که ممکن است عملکرد نامناسب یا بیش از حد داشته باشد ، فرود بیایید. عملکرد بیش از حد ضرری ندارد ، اما هزینه اضافی برای شما خواهد داشت. بنابراین چرا چنین استابلایزر ولتاژ را انتخاب نکنید که بتواند الزامات شما را برآورده سازد و جیب شما را نیز نجات دهد.
عوامل مختلفی که در انتخاب تثبیت کننده ولتاژ نقش مهمی دارند
فاکتورهای مختلفی که قبل از انتخاب استابلایزر ولتاژ نقش اساسی را ایفا می کند و نیاز به بررسی دارد عبارتند از:
نیاز به وات دستگاه (یا گروهی از لوازم)
نوع لوازم خانگی
سطح نوسان ولتاژ در منطقه شما
نوع تثبیت کننده ولتاژ
محدوده کاری استابلایزر ولتاژ مورد نیاز شما
قطع ولتاژ / ولتاژ
نوع مدار تثبیت / کنترل
نوع نصب را برای تثبیت کننده ولتاژ خود انجام دهید
گام به گام انتخاب / راهنمای خرید استابلایزر ولتاژ برای خانه خود
اینها مراحل اساسی است که برای انتخاب بهترین یکسو کننده ولتاژ برای خانه خود باید دنبال کنید: –
امتیاز قدرت دستگاه را که برای آن به استابلایزر ولتاژ نیاز دارید بررسی کنید. ضریب توان در پشت دستگاه به صورت برچسب یا پلاک نام موجود است. در کیلوات (KW) خواهد بود. به طور کلی ، امتیاز قدرت ولتاژ استابلایزر در KVA است. آن را به کیلو وات (KW) تبدیل کنید.
(KW = KVA x ضریب توان)
در نظر داشته باشید حاشیه افزودنی ۲۵-۳۰٪ از امتیاز قدرت Stabilizer را در نظر بگیرید. این گزینه اضافی برای افزودن هرگونه لوازم خانگی در آینده به شما می دهد. حد تحمل نوسان ولتاژ را بررسی کنید. اگر متناسب با نیاز شما باشد ، شما تصمیم دارید که پیش بروید. میزان نصب و اندازه مورد نیاز خود را بررسی کنید. می توانید ویژگی های اضافی را در همان محدوده قیمت انواع مدل ها و مدلهای مختلف بپرسید و مقایسه کنید.
یک مثال عملی برای درک بهتر
فرض کنید برای تلویزیون خود به یک استابلایزر ولتاژ نیاز دارید. بیایید فرض کنیم تلویزیون شما دارای قدرت ۱ KVA است. حاشیه افزودنی ۳۰٪ برای 1KVA 300 وات است. با افزودن هر دو ، ممکن است در نظر داشته باشید که یک استابلایزر ولتاژ ۱.۳ KW (1300 وات) برای تلویزیون خود بخرید.
پس از عرضه محصولات سری MSP-100 ، MSP-200 ، MSP-300 و MSP-450 ، MEAN WELL در پاسخ به نیاز بالای وات نیاز ، نوع بسته شده پزشکی 600W AC / DC را معرفی کرد. پزشکی قابل اطمینان سری MSP-600 مطابق با مقررات ایمنی پزشکی بین المللی (سطح MOOP) است و دارای جریان نشتی کم (کمتر یا مساوی ۳۰۰μA در 264VAC) ، از این رو ، آنها راه حلهای خوبی برای کاربردهای پزشکی غیر بیمار در تماس هستند. این واحدها همچنین از مصرف انرژی بار کمتر از ۰.۸ وات ، ۵ سال ضمانت و رعایت سطح EMI Class B برخوردار نیستند ، بنابراین می توان از آنها در انواع تجهیزات پزشکی “حالت سبز” یا دستگاههای برقی استفاده کرد و الزامات صرفه جویی در مصرف انرژی را برطرف کرد برای سیستمهای پایان
MSP-600 با ورودی AC 85 ~ 264VAC 85، ، گزینه های ولتاژ خروجی ۴۸ ۳. ۳.3V ~ 48V را فراهم می کند و دارای ۸۹٪ راندمان بالا است. این امر می تواند با استفاده از پنکه داخلی DC برای کار با بار کامل در دمای ۴۰- درجه سانتیگراد + ۵۰ درجه سانتیگراد و حتی با حامل مناسب تا ۷۰+ درجه سانتیگراد ، خنک کننده هوا را مجبور کند. سایر کارکردهای استاندارد شامل محافظت از اتصال کوتاه ، اضافه بار ، ولتاژ و بیش از حد دما ، ایمنی ورودی 300VAC برای ۵ ثانیه ، کنترل روشن / خاموش از راه دور ، حس از راه دور ، کنترل روشن / خاموش کننده فن و خروجی سیگنال DC OK است. علاوه بر این ، برای پاسخگویی به نیاز به برنامه کاربردی با استفاده از وات بالاتر ، مدلهای MSP-600-24 / 36/48 مجهز به عملکرد موازی هستند و بصورت موازی قابل اجرا هستند. سری MSP-600 با گواهینامه های پزشکی جهانی در هر UL / CUL / CB / CE مطابقت دارد که ایمنی کاربران را تا حد زیادی تضمین می کند.
ویژگی منبع تغذیه mw
جریان نشت کم کمتر از ۳۰۰μA @ 264VAC
بدون مصرف توان بار کمتر از ۰.8W
ورودی AC جهانی ۸۵ ۸۵ 264V
ساخته شده در عملکرد PFC فعال ، PF بیشتر از ۰.۹۴
مقاومت در برابر 300VAC به مدت ۵ ثانیه
راندمان بالا تا ۸۹٪
دامنه خواب: ۱ ~ ۱۰۰٪
حفاظت: اتصال کوتاه / اضافه بار / ولتاژ بیش از حد / درجه حرارت
مدار محدود کننده جریان ثابت داخلی
توابع حس از راه دور ساخته شده است
سیگنال DC خوب
پنکه DC عمر طولانی با عملکرد کنترل روشن / خاموش فن
کنترل از راه دور روشن / خاموش از راه دور و خروجی آماده به کار 5V / 0.3A
عملکرد موازی برای MSP-600-24 / 36/48
گواهی: UL / CUL / CB / CE
ابعاد (LxWxH): 218x 105x 63.5 mm
نوع محصور اقتصادی ارزان قیمت RSP-500 سری ۵۰۰ W 500W
MEAN WELL سری جدیدی از این محصول محصور شده با مشخصات کم با خروجی منفرد و عملکرد PFC series RSP-500 (500W) را معرفی کرد تا این خط محصول کاملتر شود که واتهای متنوع 75W ، 100W ، 150W ، 200W ، 320W را پوشش دهد. ، 500W و 750W. با کاهش طول سری های اصلی SP-480 ، سری RSP-500 از نظر اندازه ۲۲.۱٪ کوچکتر است و در مقایسه با مدل های مربوطه ، راندمان کاری تا ۸٪ بیشتر است. دامنه دمای کاری -۳۰ ~ + ۷۰ ° C حتی گسترده تر از محدوده -۲۰ ~ + ۶۰ ° C سری SP-480 است. سری RSP-500 با راندمان بالا و مشخصات پایین 1U (40.5 میلی متر) ، مخصوصاً برای کاربران نهایی که به دنبال اقتصادی با ویژگی های صرفه جویی در مصرف انرژی و مشخصات پایین هستند ، مناسب است.
سری RSP-500 با ورودی ۳۵۰ AC 264VAC با برد ۸۵، ، ولتاژ خروجی متنوع ۳.3V ~ 3.3V را برای انتخاب فراهم می کند. واحدها به عملکرد PFC مجهز شده و دارای حداکثر ۹۰.۵٪ راندمان بالا هستند ، بنابراین می توان با استفاده از پنکه داخلی ساخته شده در طولانی مدت از -۳۰ ° C تا + ۵۰ ° C دمای محیط را در شرایط بار کامل و حتی خنک کرد. تا ۷۰+ درجه سانتیگراد با استفاده از آب مناسب سایر توابع داخلی شامل حس از راه دور ، کنترل از راه دور روشن / خاموش از راه دور و کنترل سرعت فن و همچنین محافظت از اتصال کوتاه ، اضافه بار ، ولتاژ و دمای بیش از حد است. همه سری ها با مقررات UL ، CUL ، TUV ، CB و CE مطابقت دارند که می توانند امنیت شما را به شدت تضمین کنند. برنامه های کاربردی شامل سیستم کنترل عمومی صنعتی ، صنایع مکانیکی و الکتریکی ، ابزار ، صفحه نمایش LED یا هر سیستم نیاز به نصب های کم کیفیت دارند.
ویژگی این محصول منحصر به فرد منبع تغذیه mw
طراحی کم مشخصات ۴۰.۵ میلی متر برای نصب 1U
دامنه ورودی جهانی AC 85 ~ 264V
عملکرد فعال PFC داخلی
راندمان بالا تا ۹۰.۵٪
حفاظت: اتصال کوتاه / اضافه بار / ولتاژ بیش از حد / درجه حرارت
سرمایش هوای اجباری توسط پنکه داخلی داخلی با عملکرد کنترل روشن / خاموش سرعت فن
محدوده کاری -۳۰ ~ + ۷۰ ° C
کنترل از راه دور روشن / خاموش داخلی و عملکرد حس از راه دور
نشانگر LED برای روشن کردن
گواهینامه ها: UL / CUL / TUV / CB / CE
ابعاد (LxWxH): 230x 127x 40.5mm
سری PCD / PLD 40/60 – ال ای دی ثابت کنونی اقتصادی
بعد از راه اندازی سری های PCD / PLD-16/25 ، MEAN WELL مدل های وات بالاتر را از ال ای دی ثابت با ولتاژ 40W / 60W با عملکرد PFC function سری PCD / PLD-40/60 معرفی کرد. در میان این موارد ، سری PCD-40/60 کم نور AC هستند و با لامپ های پیشرو یا لبه های دنباله TRIAC سازگار هستند و نیاز کم نور AC را در بازار روشنایی LED برآورده می کنند. PCD / PLD-40/60 با محدوده ورودی 295VAC 180 180 180 ، خروجی تک جریان ثابت ۳۵۰ ~ 2400mA را فراهم می کند. آنها تا ۸۸٪ از راندمان بالا برخوردار هستند ، به طوری که می توان بارگیری کامل آن را با خنک کننده جابجایی هوای آزاد از -۳۰ ° C تا + ۵۰ ° C دمای محیط انجام داد که برای روشنایی LED داخلی یا برنامه های مرتبط با روشنایی تزئینی داخلی مناسب است.
این چهار سری با توپولوژی PFC تک مرحله ای طراحی شده اند ، به گونه ای که می توانند نیازهای ضریب توان بالا (PF> 0.9) و کلاس EN61000-3-2 کلاس C (جریان هارمونیک) برای صنعت روشنایی را برآورده سازند. طراحی شده توسط کلاس II (بدون FG) با جداسازی مضاعف ، آنها توسط موارد پلاستیکی دارای امتیاز UL 94V-0 محصور شده اند که می توانند به طور موثری کاربران را از شوک الکتریکی جلوگیری کنند. ساخته شده در اتصال کوتاه و محافظت از دمای بیش از حد ، این مدل های جدید با گواهینامه های روشنایی در ENEC EN61347-2-13 ، EN62384 و CE مطابقت دارند ، که ایمنی کاربران را تا حد زیادی تضمین می کند. علاوه بر این ، MEAN WELL بسیاری از تاریک های معروف TRIAC را آزمایش کرده و نتایج خوبی از سازگاری آنها با PCD-40/60 کسب کرده است.
برای اطلاعات بیشتر در مورد تیره کننده های تطبیق ، لطفاً به برگه مشخصات مراجعه کنید.
امکانات منبع تغذیه mw
PCD-40/60: کم نور شدن فاز برش ، کار با لبه های برجسته و لبه های دنباله دار
نوع محصور اقتصادی ارزان قیمت RSP-100 Series W 100W
پس از راه اندازی سری های RSP-750 ، RSP-320 ، RSP-200 ، RSP-150 و RSP-75 ، MEAN WELL با معرفی سری های RSP-100 ، مشخصات پایین 100W AC / DC ، مدل های کمتری تا متوسط را افزایش داد. سوئیچینگ نوع خروجی منفرد با عملکرد PFC. در مقایسه با مدل های قبلی سری SP-100 ، سری RSP-100 ارتفاع آن را پایین می آورد ، اندازه را ۳۳٪ کاهش می دهد و راندمان را ۸٪ افزایش می دهد. دمای کار از -۳۰ ~ + ۷۰ ° C همچنین نسبت به -۱۰ ~ + ۶۰ ° C از SP-100 برتر است. سری RSP-100 با راندمان بالا ، خنک کننده جابجایی هوای آزاد و مشخصات پایین 1U (30 میلی متر) مخصوصاً برای کاربران نهایی که به دنبال اقتصادی با صرفه جویی در مصرف انرژی ، بدون سر و صدا و ویژگی های نصب پایین هستند ، مناسب است.
RSP-100 با محدوده ورودی جهانی AC ~ 264V 85، ، گزینه های ولتاژ خروجی ۴۸ ۳. ۳.3V ~ 48V را فراهم می کند. آنها همچنین به عملکرد PFC مجهز شده و دارای ۸۸٪ راندمان بالا هستند ، بنابراین می توان با انتقال هوای آزاد از -۳۰ ° C تا + ۴۵ ° C یا + ۵۰ ° C دمای محیط در شرایط بارگیری کامل و حتی سرد شده تا ۷۰+ درجه سانتیگراد با استفاده از آب مناسب سایر توابع داخلی شامل کنترل از راه دور روشن / خاموش ، اتصال کوتاه ، اضافه بار ، ولتاژ و محافظت از دما است. همه سری ها مطابق با مقررات ایمنی جهانی در هر UL ، CUL ، TUV ، CCC ، CB و CE هستند و همچنین گواهینامه های TUV EN61558-2-16 را تصویب کرده اند که می تواند نیازهای لوازم برقی خانگی را برآورده سازد. برنامه های کاربردی شامل سیستم اتوماسیون صنعتی ، تجهیزات مکانیکی و برقی ، لوازم خانگی (به عنوان مثال: دستگاه فروش ، دستگاه قهوه…)
امکانات
طراحی کم ۳۰ میلی متر ، مناسب برای نصب 1U
دامنه ورودی جهانی AC 85 ~ 264V
عملکرد فعال PFC داخلی
راندمان بالا تا ۸۸٪
طراحی کمتر فن ، خنک کننده با انتقال هوا رایگان
محدوده کاری -۳۰ ~ + ۷۰ ° C
حفاظت: اتصال کوتاه / اضافه بار / ولتاژ بیش از حد / درجه حرارت

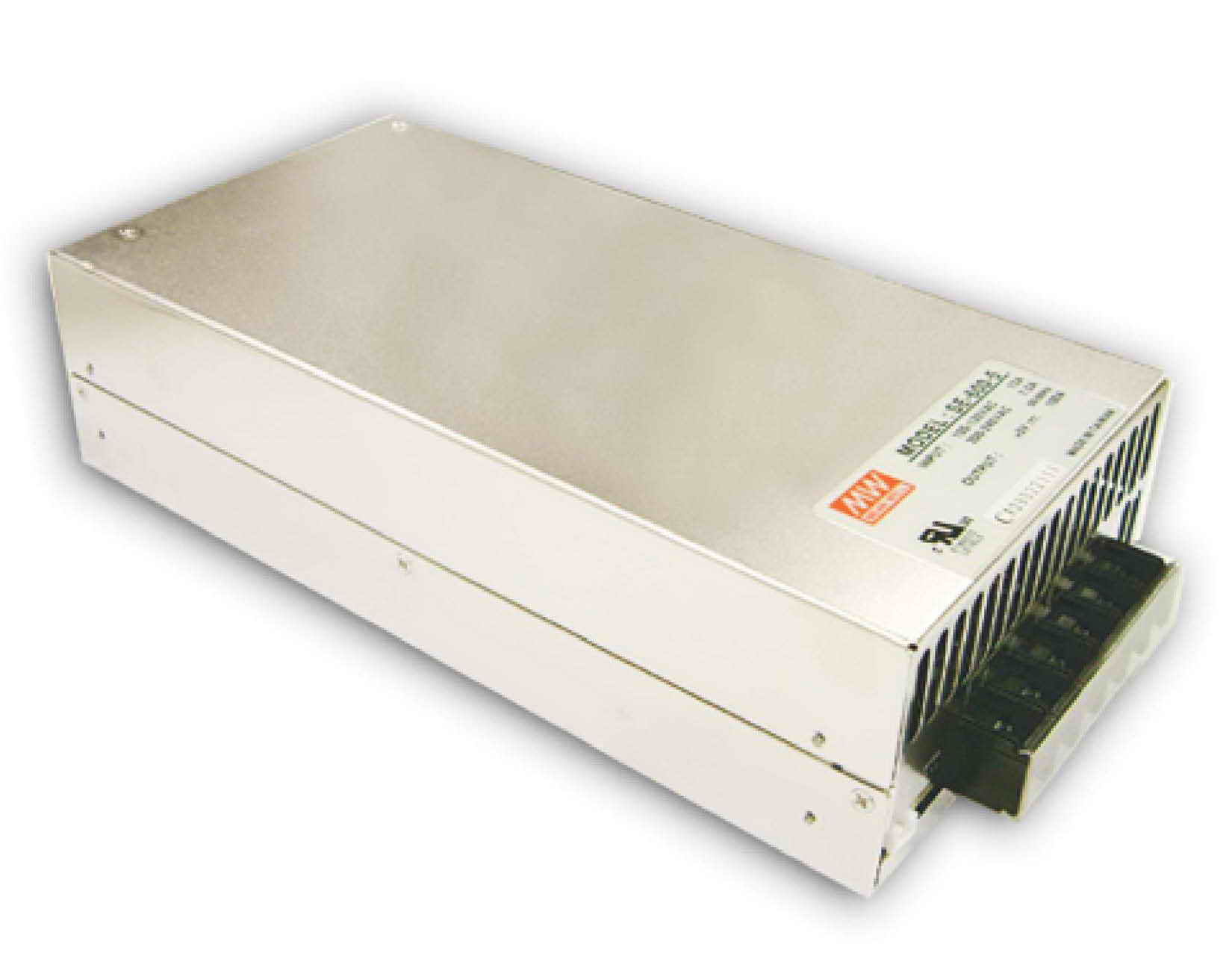

برای راه اندازی خانواده SE (200W / 350W / 450W / 600W / 1000W / 1500W) ، MEAN WELL محصولات جدید بسته بندی شده 100W اقتصادی نوع type SE-100 را معرفی کرد. SE-100 با ورودی 115VAC یا 230VAC قابل انتخاب با سوئیچ ، SE-100 ولتاژ خروجی ۵ ولت ۵ 5V را برای انتخاب فراهم می کند. در مقایسه با سری NES-100 خانواده NE ، سری SE-100 دقیقاً مشخصات الکتریکی و ابعاد مکانیکی یکسانی دارند. اما تفاوت در این است که سری SE-100 تحت فرآیند بدون سرب تولید می شود ، به طوری که آنها می توانند الزامات استاندارد جدید CE / RoHS را برآورده سازند و مشتریانی را که در ابتدا سری NES-100 خریداری کرده اند ، برآورده سازند اما از گواهی CE درخواست کنند.
سری SE-100 دارای حداکثر ۸۶٪ کارآیی بوده و می تواند با انتقال هوای آزاد از -۲۰ ° C تا + ۶۰ ° C دمای محیط سرد شود. توابع حفاظت استاندارد شامل اتصال کوتاه ، اضافه بار و ولتاژ بیش از حد است. علاوه بر این ، این سری جدید با گواهی نامه های مربوط به مقررات UL / CUL / CCC / CB / CE مطابقت دارد که می تواند امنیت شما را به شدت تضمین کند. برنامه های کاربردی مناسب شامل سیستم کنترل صنعتی ، اتوماسیون کارخانه ، کاربردهای الکترو مکانیکی و تجهیزات الکترونیکی است.
امکانات:
مشخصات پایین 1U: 38mm
راندمان بالا تا ۸۶٪
ورودی ~ 132VAC 85 یا ورودی ۱۷۶ ~ 264VAC توسط سوئیچ قابل انتخاب است
حفاظت: اتصال کوتاه / اضافه بار / ولتاژ بیش از حد
خنک کننده توسط انتقال هوا آزاد
نشانگر LED برای روشن کردن
تست سوزاندن بار کامل ۱۰۰٪
گواهینامه ها /UL / CUL / CCC / CB / CE
ابعاد (LxWxH): 159x 97x 38mm
سری RSP-150 – نوع کم مصرف اقتصادی 150W از Meanwell
MEAN WELL با معرفی سری RSP-150 ، نسل جدید ۱۵۰ وات با ولتاژ ۱۵۰ ولت AC / DC را با ارائه سوئیچینگ محصور ، خانواده RSP را گسترش داد. در مقایسه با مدل قبلی سری SP-150 ، سری RSP-150 از طول و عرض یکسانی برخوردار است ، اما ارتفاع آن را ۲۰ میلی متر (۵۰ میلی متر → ۳۰ میلی متر) کاهش می دهد ، اندازه را ۴۰٪ کاهش می دهد اما بازده را ۳.۵ ~ ۹.۵٪ افزایش می دهد. سری RSP-150 با داشتن مشخصات پایین ، راندمان بالا و خنک کننده هوا همرفت رایگان ، به ویژه برای کاربران نهایی که به دنبال صرفه جویی در مصرف انرژی بدون سر و صدا ، کاهش فضای نصب و هزینه کمتری هستند ، مناسب است.
با توپولوژی مدار با عملکرد بالا به روز ، سری RSP-150 مجهز به عملکرد PFC بوده و دارای ۹۰٪ راندمان بالا می باشد ، بنابراین می توان با استفاده از انتقال هوای آزاد از -۳۰ ° C تا + ۴۰ ° C یا + ۵۰ درجه سانتیگراد دمای محیط در شرایط بار کامل ، و حتی اگر به اندازه کافی مناسب باشد تا ۷۰+ درجه سانتیگراد. سایر توابع داخلی شامل کنترل از راه دور روشن / خاموش ، اتصال کوتاه ، اضافه بار ، ولتاژ و محافظت از دما است. سری سری های RESP-150 مطابق با الزامات ITE طبق مقررات UL ، CUL ، TUV ، CCC ، CB و CE است و همچنین شرایط TUV EN61558-1 و EN61558-2-16 را تصویب می کند ، که شرایط مورد نیاز لوازم خانگی را برآورده می کند. بازار اروپا
برنامه های کاربردی شامل سیستم اتوماسیون صنعتی ، تجهیزات مکانیکی و برقی ، لوازم خانگی (به عنوان مثال: ماشین فروش ، دستگاه قهوه و…) ، ابزار و یا هر سیستم که به نصب 1U با مشخصات پایین نیاز دارند.
امکانات
طراحی با مشخصات کم ۳۰ میلی متر ، مناسب برای نصب 1U
برد ورودی جهانی AC 85-264V
عملکرد فعال PFC داخلی
راندمان بالا تا ۹۰٪
طراحی کمتر فن ، خنک کننده توسط انتقال هوای آزاد
-۳۰ تا + ۷۰ ° محدوده کاری C
محافظت: اتصال کوتاه / اضافه بار / ولتاژ بیش از حد / بیش از حد دما
فن و فیلتر تابلویی طیف گسترده ای از پنکه پنل را ارائه می دهد که می توان آنها را به راحتی از طریق یک دیواره جانبی نصب کرد ، در سوراخ های گودال قرار داد ، یا آویزان کرد تا حرکت هوا برای خوک ، طیور و سایر امور دام فراهم شود. برای کاربردهای صنعتی ، این پانل های ناهموار با تمیز کردن محصولات بزرگتر به منظور خنک کننده اضافی در می آیند .
سیستم فن و کرکره خود را چگونه اندازه بگیرم؟
اولین چیزی که شما باید تعیین کنید میزان هوای مورد نیاز است. این در CFM (پاهای هوای مکعب در دقیقه) بیان شده است.
برای تعیین CFM مورد نیاز گلخانه از فرمول زیر استفاده کنید: CFM = طول x عرض * مثال مثال: گلخانه ۱۲ ‘عرض x 24’ طولانی x 12 ‘به ۳۴۵۶ CFM (12 x 24 x 12 = 3456) نیاز دارد.
به جدول فوق مراجعه کنید. برای دستیابی به رتبه CFM لازم ، ترکیب مناسب فن (های) را انتخاب کنید. حتماً کل خروجی CFM برای فن (ا) اگزوز خود را با رتبه بندی CFM برای کرکره های ورودی خود مطابقت دهید .
پنکه درایو مستقیم ، جریان معکوس
پنکه پنکه ای معکوس سری 02R مستقیم درایو ، در اندازه های استاندارد ۱۲ تا ۶۰ اینچ موجود است ، یک پنکه ناهموار و همه کاره است ، ایده آل برای تهویه عمومی ، حذف دود و دود ، سرمایش ، تأمین هوا یا اگزوز که دارای مجوز AMCA برای هوا است. عملکرد ، فن های سری 02R با پانل های قابل نصب در ساخت فلزات سنگین برای نصب در هر موقعیتی از افقی تا عمودی ساخته شده اند.
این فن همچنین دارای یک طراحی منحصر به فرد درزگیر هوا است که در آن پروانه نصب شده است به گونه ای که قطر کوچکتر از پانل دیافراگم پانل بر روی نکات پروانه ای همپوشانی دارد.
بخاری های بیودیزل بخاری سیرکولاسیون حتی برای کار در محیط های خطرناک بی خطر هستند. این امر آنها را برای استفاده در نیروگاه هسته ای ایده آل می کند. ساخت و سازها و کنترل آنها عملکرد کارآمد و ایمن را تضمین می کند .برای مثال راکتورهای آب تحت فشار ، معمولاً برای کنترل فشار به بخاری های گردش الکتریکی متکی هستند. در این سیستم ، خنک کننده اولیه گرما را از شکافت هسته ای جذب می کند و آن را به مایعات کار (آب) منتقل می کند. گرما آب را به بخار منتقل می کند که توربین ها را هدایت می کند و برق ایجاد می کند. این فرآیند برای کنترل فشار ، به حداکثر رساندن کارآیی و جلوگیری از جوش ، به یک فشار دهنده متکی است. بخاری گردش خون برای کنترل گرمای مخزن تحت فشار استفاده می شود و از این طریق فشار را کنترل می کند.
کنترل ها
یک بخاری کارخانه هسته ای مؤثر نیاز به کنترل دقیق هم از نظر ایمنی و هم برای کارایی عملیاتی دارد. تقریباً در هر کاربرد نیروگاه ، یک بخاری غوطه وری باید از یک صفحه کنترل دیجیتال با درجه NEMA 7 (ضد انفجار) استفاده کند. این از تجهیزات ، بهره برداری و پرسنل محافظت می کند. یکی دیگر از شرایط رایج برای تولید انرژی هسته ای نیاز به دمای دقیق است. با جفت کردن فن آوری صحیح با بخاری برقی می توان این کار را بدست آورد. به عنوان مثال ، یک مشتری برای تولید انرژی هسته ای نیاز به بخاری غوطه وری داشت که می تواند درجه حرارت بالا را حفظ کند. برای برطرف کردن این چالش ، واتکو برای حفظ دمای صحیح ، یک بخاری با تیراژ فلنجی از جنس استنلس استیل به همراه ترموکوپل ها را در بنادر خروجی تهیه کرد. Wattco همچنین یک کنترلر با محدودیت بالا را برای ایمنی توصیه می کند.
مزایای بخاری های گردش الکتریکی برای راکتورهای هسته ای
هر صنعتی می تواند از مزایای گرمایش الکتریکی بهره مند شود. صنعت انرژی هسته ای به دلیل ایمنی ، قابلیت اطمینان و کارآیی ، از نظر انرژی الکتریکی بسیار مناسب است.
طراحی ساده
در مقایسه با بخاری های احتراق ، بخاری های برقی طراحی بسیار ساده تری دارند. تعداد قطعات حساس یا پیچیده کمتری وجود دارد که منجر به خطر کم خرابی یا آسیب داخلی می شود. در نتیجه بخاریهای برقی صنعتی از طول عمر بیشتری برخوردار بوده و با حداکثر کارآیی برای مدت طولانی کار خود را ادامه می دهند. طراحی ساده همچنین به تعمیر و نگهداری آسان ، نصب و تعمیر آن می انجامد. عناصر بخاری آسیب دیده به راحتی از بین می روند و جایگزین می شوند و زمان و هزینه تعمیر را به حداقل می رسانند.
ایمنی
گرمای الکتریکی بی خطر است. ایمنی همیشه اولویت دارد اما در محیط های بسیار حساس مانند رآکتور هسته ای از اهمیت ویژه ای برخوردار است. کنترل دما دقیق تر است و عدم احتراق داخلی خطرات کمتری را نشان می دهد.
حداکثر بهره وری گرمایش
انرژی الکتریکی اگر کارآمدترین گزینه گرمایش موجود باشد. در واقع هیچ انرژی تلف شده ای وجود ندارد ، و هزینه های عملیاتی آن پایین و قابل پیش بینی است. همچنین بخاری های برقی قادر به دستیابی به درجه حرارت بالاتر ، رسیدن به آنها سریعتر و حفظ دقیق تر آنها نسبت به بخاری های معمولی در گردش هستند.
لوازم الکترونیکی صنعتی نقش مهمی در بهبود کارایی و بهره وری صنایعی مانند انرژی ، حمل و نقل ، نفت ، مواد شیمیایی ، نیمه هادی ، معدن ، کشاورزی و غیره ایفا می کنند. به عنوان شاخه ای از الکترونیک که با کلیدهای الکترونیکی قدرت ، سنسورها ، محرک ها ، مترها ، دستگاه های الکترونیکی هوشمند (IED) ، تجهیزات اتوماسیون ، نیمه هادی ها ، فناوری نانو و غیره سروکار دارد ، تأکید فعلی بر تهویه مطبوع با استفاده از دستگاه های نیمه هادی قدرت در مدرن سازی فناوری صنعت است.
حوزه الکترونیک صنعتی طیف وسیعی از مشکلات ما را پوشش می دهد که باید در عمل صنعتی حل شوند. سیستم های الکترونیکی بسیاری از فرایندهایی را که با کنترل دستگاههای نسبتاً ساده مانند موتورهای الکتریکی ، از طریق دستگاههای پیچیده تر مانند روباتها شروع می شوند ، کنترل می کنند و کل فرایندهای ساخت را کنترل می کنند. یک مهندس الکترونیک صنعتی با بسیاری از پدیده های فیزیکی و همچنین سنسورهایی که برای اندازه گیری آنها استفاده می شود ، سروکار دارد. بنابراین ، دانش مورد نیاز این نوع مهندس نه تنها الکترونیک سنتی بلکه الکترونیک تخصصی است ، برای مثال ، برای کاربردهای پرقدرت. اهمیت مدارهای الکترونیکی بسیار فراتر از استفاده آنها به عنوان محصول نهایی است ، زیرا آنها همچنین سازه های مهمی در سیستم های بزرگ هستند و بنابراین مهندس الکترونیک صنعتی نیز باید از حوزه های کنترل و مکاترونیک آگاهی داشته باشد. از آنجا که اکثر فرایندهای ساخت نسبتاً پیچیده هستند ، یک نیاز ذاتی برای استفاده از سیستم های ارتباطی وجود دارد که نه تنها عناصر مختلف فرآیند صنعتی را به هم مرتبط می کند بلکه برای محیط صنعتی خاص طراحی شده است. در نهایت ، کنترل و نظارت کارآمد کارخانه ها مستلزم استفاده از سیستم های هوشمند در ساختار سلسله مراتبی است تا نیازهای همه اجزای مورد استفاده در فرایند تولید را برطرف کند. این نیاز با استفاده از سیستم های هوشمند مانند شبکه های عصبی ، سیستم های فازی و روش های تکاملی برآورده می شود.
منطقه ای در همه جا که معمولاً به عنوان قطعات الکترونیکی صنعتی شناخته می شود ، دانشگاه های سراسر جهان به طور معمول آموزش عالی در مورد جنبه های مختلف الکترونیک ارائه می دهند. با این حال ، آنها معمولاً بر لوازم الکترونیکی سنتی کم مصرف تمرکز می کنند. در مقابل ، در محیط صنعتی نیاز به وسایل الکترونیکی پرقدرت است که علاوه بر وسایل الکترونیکی کم مصرف که معمولاً برای سیستم های آنالوگ و دیجیتال استفاده می شود ، برای کنترل سیستم های الکترومکانیکی استفاده می شود.
به منظور رفع این نیاز ، بخش اول بر روی دستگاه های نیمه هادی با قدرت بالا تمرکز می کند. رایج ترین رابط بین یک سیستم الکترونیکی و یک سیستم مکانیکی متحرک یک موتور الکتریکی است.
موتورها در انواع و اندازه های مختلفی وجود دارند و بنابراین ، به منظور رانندگی کارآمد آنها ، مهندسان باید درک جامعی از شیء تحت کنترل داشته باشند. بنابراین ، قسمت دوم نه تنها انواع مختلف موتورهای الکتریکی و اصول عملکرد آنها را شرح می دهد ، بلکه محدودیت های آنها را نیز پوشش می دهد. از آنجایی که توان الکتریکی را می توان به دو صورت ac یا DC ارائه داد ، نیاز به دستگاه هایی با کارایی بالا وجود دارد که تبدیل لازم بین این انواع مختلف قدرت را انجام دهند. این جنبه ها در قسمت سوم پوشش داده شده است. اعتقاد بر این است که موتورهای الکتریکی نمایانگر روح صنعت هستند و به همین دلیل نقش اساسی در زندگی روزمره ما دارند. این موقعیت برجسته ای که آنها اشغال می کنند نتیجه مستقیم این واقعیت است که بیشتر انرژی الکتریکی توسط موتورهای الکتریکی مصرف می شود. بنابراین ، مهم است که این موتورها تبدیل کننده کارآمد توان الکتریکی به توان مکانیکی باشند و مکانیسم های محرک نیز کارآمد باشند. قسمت چهارم به ارائه مدارهای الکترونیکی بسیار تخصصی برای کنترل کارآمد موتورهای الکتریکی اختصاص دارد. الکترونیک قدرت علاوه بر کاربرد آن در موتورهای الکتریکی ، کاربردهای بسیار دیگری نیز دارد ، مانند روشنایی ، تبدیل انرژی تجدیدپذیر و لوازم الکترونیکی خودرو ، و این مباحث در قسمت پنجم پوشش داده شده است. قسمت آخر ، قسمت ششم ، به الکترونیک های قدرت می پردازد. در سیستم های الکتریکی بسیار قدرتمند برای انتقال انرژی استفاده می شود.
به عنوان یک مهندس صنایع ، مهندس الکترونیک یا تکنسین مهندسی الکترونیک ، سیستم های الکترونیکی و قطعات الکتریکی را آزمایش و تجزیه و تحلیل می کنید. همچنین تعیین می کنید که چگونه می توان محصولات یا سیستم های الکترونیکی را به کارآمدترین روش تولید کرد. در مقام مهندس الکترونیک ، از دانش ریاضی خود برای توسعه سیستم های جدید بر اساس اجزای الکتریکی و الکترونیکی استفاده خواهید کرد. مهندسین در کار خود توسط تکنسین های مهندسی الکترونیک پشتیبانی می شوند ، که از مهارت های تجزیه و تحلیل ، ارزیابی و تشخیص خود برای کمک به توسعه سیستم های جدید استفاده می کنند.
اهداف الکترونیک صنعتی
الکترونیک صنعتی نقش مهمی در بهبود کارایی و بهره وری صنایع مانند انرژی ، حمل و نقل ، نفت ، مواد شیمیایی ، نیمه هادی ، معدن ، کشاورزی و سایر صنایع دارد. به عنوان شاخه ای از الکترونیک که با سوئیچ های الکترونیکی قدرت ، سنسورها ، محرک ها ، کنتورها ، دستگاه های الکترونیکی هوشمند (IED) ، تجهیزات اتوماسیون ، نیمه هادی ها ، فناوری نانو و غیره سرو کار دارد ، تأکید کنونی بر تهویه مطبوع با استفاده از دستگاه های نیمه هادی قدرت در نوسازی فناوری صنعت است.
این بخش به ارائه فن آوری ها و روندهای نوظهور در بخش الکترونیک صنعتی ، انتشار مقالات تحقیقات اصلی و مروری است. حوزه تحقیقاتی اصلی شامل کاربردهای الکترونیک صنعتی و کنترل ، محاسبه و ارتباطات آن برای غنی سازی سیستم ها و فرآیندهای صنعتی است. همه موارد ارسالی منوط به یک فرآیند بررسی همکار هستند. ما پیشنهادات اصلی مشتق شده از مطالعات تحقیقاتی تئوری و / یا برنامه محور را تشویق می کنیم.
فناوری الکترونیک صنعتی
برنامه الکترونیک صنعتی دانشجویان را برای کار در زمینه توسعه ، نصب ، آزمایش ، نگهداری و تعمیر سیستمهای برقی و الکترونیکی در تأسیسات صنعتی و تجاری آماده می کند. فارغ التحصیلان برای پیگیری مشاغل در زمینه های دیگر مانند ساخت و ساز و توزیع برق نیز آمادگی دارند.
مربیان مهارتهایی را در زمینه های الکترونیک به دانشجویان ارائه می دهند که شامل تئوری و برنامه های DC-AC ، دیجیتال حالت جامد (IC) و مدارهای آنالوگ و سخت افزار و نرم افزار رایانه است. مربیان همچنین آموزش درایوهای حرکتی و کنترل ، سنسورها و ابزار دقیق ، برنامه ریزی و برنامه های میکروکنترلر و سیستم های کنترل صنعتی (از جمله PLC) را ارائه می دهند. دوره ها شامل آموزش های مفید در برنامه های کاربردی آزمایشگاهی است.
دانشجویان سال دوم می توانند آهنگ الکترونیک صنعتی (IE) ، آهنگ ابزار مکانیک (IM) یا آهنگ الکترونیک مهندسی الکترونیک (EET) را انتخاب کنند. IE Track آموزش در کنترل های صنعتی (از جمله PLC) را ارائه می دهد. مسیر اینترنت اکسپلورر بر مهارتهای مورد نیاز برای داشتن یک تکنسین کنترل صنعتی در تولید تأکید دارد.
آهنگ EET آموزش در زمینه الکترونیکی پیشرفته و برنامه نویسی رایانه را ارائه می دهد. آهنگ EET بر مهارتهای لازم برای داشتن تکنسین الکترونیک در مهندسی و ساخت تأکید دارد. آهنگ IM آموزش پیشرفته ای در زمینه نصب ، تعمیر و نگهداری وسایل صنعتی ارائه می دهد. مسیر IM بر مهارتهای مورد نیاز برای داشتن یک تکنسین مکانیک ابزار در ساخت ، تولید و سایر مشاغل صنعتی تأکید دارد.
الکترونیک صنعتی
الکترونیک صنعتی شاخه ای از مهندسی الکترونیک است که به تجارت الکترونیک انرژی می پردازد ، به عنوان مثال تریستورها ، SCR ها ، درایوهای AC و DC ، متر ، سنسورها ، آنالایزرها ، چرخ دنده های تست شده برنامه ریزی شده برای سلول های پشته ، مولتی متر ، ضبط اطلاعات ، انتقال ، مقاومت ، نیمه هادی ، ترانزیستور ، موجبرها ، اسکوپ ها ، بلندگوها ، تابلوهای مدارهای عود کننده رادیویی (RF) ، تایمر ، پیشخوان ها و غیره. این روش ها و روش های مختلف را شامل می شود: سیستم های کنترل ، ابزار دقیق ، مکانیزم و تشخیص ، پردازش سیگنال و اتوماسیون برنامه های مختلف صنعتی. اصلی ترین و مهمترین زمینه های تحقیقاتی الکترونیک صنعتی ، طراحی دستگاه های برقی ، تهویه برق و دستگاه های نیمه هادی برق است.
پیش بینی می شود که اشتغال تکنسین های الکترونیک صنعتی به سرعت متوسط برای همه مشاغل رشد کند. افزایش اتوماسیون فرایندهای صنعتی و تجاری باعث ایجاد مشاغل جدید برای این تکنسین ها خواهد شد. موقعیت های بالقوه برای تکنسین های برق-صنعتی شامل برق صنعتی ، تکنسین ابزار ، تکنسین نگهداری سیستم های برق ، تکنسین نگهداری الکترونیکی ، تکنسین کنترل فرآیند و کارآموز برقی است. موقعیت های بالقوه برای تکنسین های مهندسی شامل تحقیقات و توسعه ، تکنسین آزمایشگاه ، تجزیه و تحلیل تجهیزات الکترونیکی و آزمایش ، تعمیر و نگهداری میدان یا تکنسین برنامه نویسی و تکنسین ساخت در زمینه های مختلف آن بخش است. کارفرمایان معمولی شرکتهای مهندسی و تولیدی و شرکتهای سودمند هستند.
تنظیمات کار
تکنسین های صنعتی در همه محیط ها کار می کنند و اغلب به مکان های مشتری سفر می کنند. تجهیزات الکترونیکی / برقی برای صنعت بسیار مهم است بنابراین برنامه های کاری متغیر هستند. تکنسین های مهندسی الکترونیک به طور کلی در یک محل کار ، آزمایشگاه و یا ساخت سایت های تحقیقاتی و توسعه یا بخش های تولیدی صنعت الکترونیک فعالیت می کنند. کار چالش برانگیز و رضایت بخش است.
استعدادها
افرادی که وارد این برنامه می شوند باید مهارت کافی در خواندن ، ترکیب انگلیسی و ریاضیات اساسی را از طریق جبر داشته باشند. بینایی خوب و سلامت جسمی ، مهارت های دستی ، مهارت حل مسئله و مهارت های اساسی روابط انسانی از اهمیت بالایی برخوردار است.
تونایی های لازم
امکان مونتاژ ، آزمایش ، تحلیل و عیب یابی مدارهای حالت جامد حاوی اجزای گسسته که به عنوان منبع تغذیه و تنظیم کننده ها سیم ، نمایشگرهای حالت جامد ، آمپلی فایرها ، کنترلرهای حرکتی SCR-TRIAC و نوسان سازها هستند. قادر به پیدا کردن و تجزیه و تحلیل دستگاه های نیمه هادی جایگزین با استفاده از برگه های داده و سایر منابع مرجع . محاسبات ، پیش بینی ها ، اندازه گیری ها را انجام داده و ساخت مدار مناسب و آنالیز مدارهای الکتریکی و الکترونیکی را نشان دهید .
پایه ای در استفاده از آنالیز phasor و بردار برای تجزیه و تحلیل مدارهای جریان متناوب داشته باشید . دانش آموز می تواند یک PLC مدولار را پیکربندی کند ، برنامه هایی را با استفاده از I / O گسسته و آنالوگ بنویسد و مشکلات سیستم را برطرف کند تسلط بر انواع مباحث برقی و الکترونیکی از جمله نظریه AC ، واکنش پذیری القایی و خازنی ، رزونانس ، امپدانس ، ترانسفورماتورها ، روش های تولید برق و سیم کشی برق پایه
درک پایانه های اپراتور قابل برنامه ریزی و نرم افزار Human Machine Interface (HMI)
می دانید که چگونه یک ControlLogix PLC را پیکربندی کنید ، برنامه هایی را با استفاده از I / O گسسته و آنالوگ بنویسید و یک پروژه بسازید .
مدارهای دیجیتالی حاوی ، رمزگذار-رمزگشایی ، نمایشگرهای دیجیتالی ، multiplexer-demultiplexers ، پیشخوان ها و ثبات ها را جمع آوری ، تجزیه و تحلیل و عیب یابی کنید.
با توجه به پارامترهای الکتریکی / الکترونیکی آنها ، توانایی رابط خانواده های مختلف مدارهای منطقی با سایر دستگاه های الکترونیکی را داشته باشید.
امکان شناسایی نمادهای دروازه منطق مشترک و اتصال مدارهای واقعی آنها برای آزمایش و تجزیه و تحلیل. عیب یابی مدارهای دروازه منطق به سطح مؤلفه
اولین نیروگاه برقی ادیسون تنها جریان چند لامپ را تأمین می کرد. از آن زمان ، شبکه ای که به منازل ما الکتریسیته حمل می کند ، گسترش یافته است و تاکنون با بزرگترین چالش روبرو شده است: تبدیل شدن به کاملاً فسیلی بدون سوخت. تاریخ برق را تا امروز کشف کنید. تاریخچه برق صنعتی، همانطور که می دانیم برق و نور با هم کار می کنند. اما ، در تقابل با آنچه که مورد استقبال عمومی قرار گرفته ، مخترع برق ، ادیسون نبود. اولین کسی نبود که لامپ رشته ای لامپ را ثبت کرد. مخترعین دیگر قبلاً آن را یک دهه قبل اختراع کرده بودند ، اما اختراع او تنها موجودی بود که از نظر تجاری سودمند شد. وی پس از اخذ حق ثبت اختراع در سال ۱۸۷۹ ، وی شرکت ادیسون اشراق را تأسیس کرد و اولین نیروگاه برقی را در سال ۱۸۸۲ افتتاح کرد تا برق را برای افرادی که لامپ های وی را خریداری می کردند ، به بازار عرضه کند.
او با ۸۰ مشتری و ۴۰۰ لامپ شروع به کار کرد ، اما مشاغل او به بیش از ۵۰۰ مشتری – از جمله New York Times – و ۱۰،۰۰۰ لامپ تنها در دو سال افزایش یافت. علاوه بر تبدیل شدن به اولین نیروگاه برقی ، اولین کارخانه تولید همزمان نیز بود ، زیرا از بخار برای گرم کردن ساختمانهای مجاور استفاده می شد. در همان سال ، HJ راجرز ، تولید کننده کاغذ ، اولین نیروگاه برق آبی را در رودخانه فاکس (ویسکانسین ، ایالات متحده) ساخت.
مسافت طولانی
این نخستین نیروگاه های برقی با جریان مستقیم کار می کردند که از انتقال برق در مسافت های طولانی جلوگیری می کردند. نبوغ دیگری این مشکل را حل کرد: نیکولا تسلا و تعهد او برای استفاده از جریان متناوب. در سال ۱۸۹۵ ، او نیروگاه برق آبی را در آبشار نیاگارا با مهندس جورج وستینگهاوس ساخت و حمل برق به بوفالو ، که ۴۰ کیلومتر با آن فاصله داشت ، حمل می کرد. برق سازی جهان آغاز شده بود و با این کار ، دومین انقلاب صنعتی.
دو پروژه جدید این فرآیند را در سال ۱۸۹۸ به اجرا گذاشتند: نیروگاه برق آبی Decew Falls در انتاریو (کانادا) اولین کسی بود که برق با ولتاژ بالا را در جهان تولید می کرد ، که در مسافت های طولانی انتقال می یافت. نیروگاه در رافلدن (آلمان) نخستین کسی بود که از جریان جریان جایگزین سه فاز ۵۰ هرتز استفاده کرد ، استاندارد امروزی تقریباً در همه جای دنیا.
در سال ۱۹۰۰ ، ۴۰٪ برق در ایالات متحده از نیروگاه های برق آبی تامین می شد. در سال ۱۹۴۰ این میزان ۳۰٪ بود و در حال حاضر تنها ۱۰٪ است. در سال ۱۹۵۱ اولین نیروگاه هسته ای آزمایشی در اوهایو (ایالات متحده) افتتاح شد. در طول قرن بیستم ، سوخت های فسیلی و نیروگاه های هسته ای جایگزین آب برای تولید انرژی در سراسر جهان شدند. چالش قرن بیست و یکم چیست؟ بدون شک ، جایگزین کردن این منابع با منابع انرژی تجدید پذیر بیشتر است.
غروب و هوا
ایده تمرکز پرتوهای خورشید برای استفاده از گرمای آنها از یونان باستان ناشی می شود ، اما فرانک شومان یکی از پیشگامان و اولین کسانی بود که این موضوع را به عنوان یک راه حل مناسب برای تجارت به بازار عرضه کرد. وی شرکت Sun Sun را در سال ۱۹۱۱ تاسیس کرد و اولین مزرعه خورشیدی را در تانکونی (ایالات متحده) بنا کرد. با این حال ، بزرگترین پروژه او ، که با جنگ جهانی اول کوتاه شد ، مزرعه خورشیدی ۵۲۰۰۰ کیلومتر ۲ در صحرای صحرا بود که انرژی کافی برای تأمین کل کره زمین ایجاد می کند.
استفاده از انرژی خورشید با پنل های فتوولتائیک از دهه ۶۰ آغاز شد. در سال ۲۰۱۶ ، مجموعاً ۷۵ گیگاوات گرم از این نوع انرژی در سراسر جهان نصب شده است ، ۵۰٪ بیشتر از سال ۲۰۱۵ است. طبق گفته ها ، پیش بینی می شود قدرت نصب شده جهانی تا سال ۲۰۲۵ به ۷۵۰ گیگاوات ساعت برسد. گزارش تهیه شده توسط Globaldata.
باد منبع دیگری از انرژی تمیز و تجدید پذیر با بیشترین رشد در سراسر جهان طی یک دهه گذشته است. اولین توربین بادی با ظرفیت ۲۰۰ کیلو وات در سال ۱۹۵۶ در سواحل دانمارک نصب شد. امروزه قدرت نصب شده جهانی نزدیک به ۵۰۰ گیگاوات است. به طور مشابه ، طبق اعلام انجمن انرژی باد اروپا (WindEurope) ، اروپا ۱.۵۵۸ مگاوات توربین های بادی دریایی در سال ۲۰۱۶ – عمدتاً در آلمان ، هلند و انگلستان – نصب کرده و به کل قدرت انباشت ۱۲.۶۳۱ مگاوات رسیده است. | تاریخچه برق صنعتی
اگر پروژه ITER به اهداف ۲۰۲۷ خود برسد ، رویای انرژی پاک و بی پایان می تواند در آینده واقعی شود. یعنی همجوشی هسته ای ، انرژی ستارگان ، که در یک راکتور سلول مغناطیسی تولید می شود. از هیدروژن به عنوان سوخت استفاده می شود ، یکی از وفورترین عناصر موجود در سیاره ما.
کدام یک از این انرژی ها جایگزین نفت در کتب تاریخ خواهد شد و در آینده انرژی پاک ، پایدار و بی پایان را برای ما تأمین می کند؟ جواب در طی چند دهه خواهد آمد.
مدیریت شبکه | تاریخچه برق صنعتی
برق کاملاً پیچیده است ( برق صنعتی) : از طریق شبکه توزیع می شود و به کاربر نهایی فروخته می شود. به همین دلیل شبکه بسیار مهم است: باید از سیستمی با منابع مختلف تولید شود که در آن منابع می توانند اضافه یا جایگزین شوند.
نیروگاه های خورشیدی و توربین های بادی در طول یک شب تابستان و بدون باد برق ندارند. علاوه بر این ، در دوره های خشکسالی ، استفاده از آب برای تولید برق محدود خواهد بود. اگر خانه ها سیستم تهویه مطبوع خود را روشن کرده و اوج تقاضا را ایجاد کنند ، باید از نیروگاه های حرارتی شدت گرفت یا باید انرژی اضافی از کشورهای همسایه خریداری شود. شبکه و مدیران آن باید برای تهیه تقاضا با منابع لازم آماده باشند
اصطلاح سنسور نوری می تواند به معنای دو چیز متفاوت باشد: سنسورهایی برای ویژگی های نور ، در واقع حسگر مانند قدرت یا شدت نوری وجود دارد . دستگاه های دیگر در حال سنجش خواص غیر نوری مانند نیروها ، جابجایی ها و کج ها ، فشار ، دما ، مواد شیمیایی یا الکتریکی هستند و به نوعی از نور برای آن منظور استفاده می کنند.
با انواع خاصی از سنسورهای نوری می توان به ویژگیهای مختلفی از نور پرداخت: در بیشتر موارد ، یک قدرت یا شدت نوری حس می شود. برای این منظور ، فرد اغلب از یک فتودودیود یا نوعی دیگر از فوتودکتور استفاده می کند . با این وجود ، گاهی اوقات از یک ردیاب حرارتی استفاده می شود ، جایی که اشعه نوری را به گرما تبدیل می کند و افزایش دمای حاصل را معمولاً با وسایل الکترونیکی اندازه می گیرد. سنسورهای قدرت یا شدت را می توان در ابزارهای اندازه گیری مانند کنتورهای نوری و مانیتورهای قدرت نوری ادغام کرد. برنامه هایی وجود دارد که فرد باید موقعیت مکانی یک پرتوی نور را حس کند. برای چنین اهدافی ، انواع مختلفی از آشکارسازهای حساس به موقعیت وجود دارند که برخی از آنها دارای وضوح مکانی فوق العاده بالا هستند. سایر سنسورهای نوری می توانند خواص اضافی پرتوهای نوری یا نور پراکنده را آزمایش کنند ، به عنوان مثال در مورد قطبی شدن یا طیف نوری.
سنسورهای استفاده از نور
در این بخش ، سنسورها توضیح داده شده اند که خصوصیات غیر نوری را بر اساس یک اصل اندازه گیری که شامل استفاده از نور است ، اندازه گیری می کنند. سنسورهای نوری می توانند دارای مزایای قابل توجهی نسبت به فن آوری های رقیب باشند ، به عنوان مثال در مورد عملکرد یا قابلیت استفاده در شرایط شدید. چنین سنسورهایی با فن آوری های دیگر حسگرها رقابت می کنند ، به عنوان مثال مبتنی بر وسایل صرفاً الکترونیکی. در مقایسه با آن ، سنسورهای نوری اغلب گرانتر هستند ، اما با این وجود ممکن است به دلیل مزایای خاص ترجیح داده شوند. به عنوان مثال ، برای تشخیص برنامه های کاربردی در محیط های خشن خاص که جنبه های پیچیده ای مانند میدان های الکتریکی شدید ، امواج رادیویی یا دمای شدید دارند ، داشتن یک عنصر حسگر نسبتاً قوی و غیر رسانا مانند فیبر نوری که احتمالاً حاوی فیبر می باشد ، سودمند است. گریلینگ براگ. چنین سنسورهایی می توانند بدون ایجاد مشکلات عایق یا خطرات ناشی از انفجار ، کار کنند و نیاز به نیروی الکتریکی در یک مکان ناخوشایند یا تحت تأثیر بیش از حد برخی از اختلالات خاص در محیط اطراف دارند. جنبه دیگر عملکرد بعضاً برتر است ، به عنوان مثال وضوح بسیار بالا که میزان فشار مکانیکی با آن اندازه گیری می شود ، خصوصاً در مورد سنسورهای تداخل سنج. در بعضی موارد ، فرد از یک ابزار سنجش نوری که یک یا چند سنسور نوری خارجی به آن متصل هستند ، استفاده می کند. به عنوان مثال ، ممکن است یک فیبر نوری Bragg چندین یا حتی بسیاری از فیبرهای نوری طولانی وجود داشته باشد یا از نوعی سنجش توزیع شده در طول کل فیبر استفاده کند. یک اصل اندازه گیری احتمالی استنباط مکان از زمان ورود سیگنال های پالس ، استفاده از سرعت محدود نور است . چنین سیستم حسگر توزیع شده همچنین می تواند بسیار اقتصادی تر از یک سیستم مبتنی بر زنجیره طولانی از عناصر حسگر الکترونیکی باشد ، که به بسیاری از کابل های برقی یا یک سیستم الکترونیکی پیشرفته اتوبوس نیاز دارد. در ادامه ، ما در مورد انواع متداول سنسورهای نوری (گروه بندی شده با مقادیر اندازه گیری شده) بدون اینکه تلاش کنیم چیزی نزدیک به یک مرور کلی از فناوری های سنسور ایجاد کنیم ، بحث می کنیم ، زیرا این یک میدان بزرگ است. | سنسور نوری
سنسورهای حضور
سنسورها بر اساس اصل یک مانع سبک اغلب برای تشخیص حضور افراد یا برخی اشیاء دیگر استفاده می شوند. در اینجا ، یک پرتوی نوری ، به عنوان مثال پرتوی لیزر از یک دیود لیزر مادون قرمز ، از طریق منطقه خاصی ارسال می شود و پرتوی ورود را تشخیص می دهد ، که ممکن است توسط شخص وارد منطقه مسدود شود. به طور مشابه ، سنسورهای نوری ممکن است از نور پراکنده یا تابش حرارتی ساطع شده استفاده کنند .
سنسورهای نوری برای مقادیر مکانیکی
سنسورهای فیبر نوری برای فشار ، جابجایی ، کج شدن ، چرخش ، نیروها و شتاب کاملاً متداول بوده و می توانند از لحاظ عملکرد شگفت انگیزی داشته باشند. طیف گسترده ای از سنسورهای نوری می تواند برای اندازه گیری و نظارت بر مقادیر مکانیکی مانند نیروها ، جابجایی ها و کج ها (= تغییر موقعیت چرخش) و کرنش استفاده شود. آنها می توانند بر اساس اصول اندازه گیری بسیار متفاوت ساخته شوند. به عنوان مثال ، تغییر موقعیت می تواند با انواع مختلف تداخل سنج ها بسیار دقیق کنترل شود ، که ممکن است یا با نوری فله یا با فیبر نوری محقق شود.
همان اصول را می توان برای اندازه گیری نیروهای مکانیکی به کار برد ، زیرا با استفاده از تغییر شکل الاستیک برخی از قسمت های مکانیکی ، به راحتی می توان آنها را به جابجایی تبدیل کرد. به طور مشابه ، شتابها می توانند به عنوان مثال با حرکت نسبی یک توده آزمایش یا از طریق نیروهای اینرسی اندازه گیری شوند. همچنین روشهای مختلفی برای سنجش لرزشها وجود دارد که بخشی از آن با وضوح زمانی بالا و حساسیت زیاد است. برای سنجش چرخش ، ژیروسکوپ نوری وجود دارد ، به عنوان مثال بر اساس لیزرهای حلقه ، که می تواند بسیار حساس باشد. بسیاری از این دستگاه ها به صورت حسگرهای فیبر نوری تحقق می یابند – غالباً اما همیشه از فیبرهای براق استفاده نمی کنند . غالباً چنین سنسورهایی نیز نسبت به تغییرات دما حساس هستند ، اما روشهای مختلفی برای جدا کردن چنین تأثیراتی وجود دارد. در حقیقت ، سنسورهای بسیاری وجود دارند که به طور همزمان می توانند فشار و دما را اندازه گیری کنند. تکنیکی که اغلب استفاده می شود ، استفاده از دو توری یکسان فیبر Bragg است ، که در آن هر دو توری در معرض دمای یکسان قرار دارند ، اما تنها یکی از آنها در یک فشار خاص قرار دارد. برای جزئیات بیشتر به مقاله سنسورهای فیبر نوری مراجعه کنید.
سنسورهای دمای نوری
احتمالاً متداول ترین فن آوری برای سنسورهای دماسنج نوری مبتنی بر توری های فیبر براگ است . در اینجا ، اوج بازتاب باریک چنین توری دارای طول موج حداکثر است که به میزان قابل توجهی به دما بستگی دارد. مشکلی نیست که در صورت جلوگیری از چنین تأثیرات مکانیکی با بسته بندی مناسب ، می توان تحت تأثیر کرنش نیز قرار گرفت. برای جزئیات بیشتر به مقاله سنسورهای فیبر نوری مراجعه کنید.
حسگرهای دود و آتش
آتش را می توان به روش های مختلف تشخیص داد: می توان افزایش در نتیجه دما را با نوعی سنسور دما حس کرد ، به بالا مراجعه کنید. می توان اشعه حرارتی تولید شده ( تابش گرما ، نور مادون قرمز ) را با نوعی آشکارساز مادون قرمز اندازه گیری کرد . می توان دود تولید شده را تشخیص داد. به عنوان مثال ، در خانواده ها استفاده از دستگاه های دزدگیر نوری ، که پراکندگی نور تولید شده توسط یک دیود ساطع کننده نور (LED) را تشخیص می دهند ، بسیار رایج است. این نور ممکن است به سمت یک نوری سازنده نزدیک پراکنده باشد ، که به گونه ای سوار شده باشد که بدون دود نوری نتواند به آن برسد. معمولاً منبع نور به طور مداوم کار نمی کند ، اما به عنوان مثال فقط یک بار در هر ۳۰ ثانیه یکبار ، و در صورت شناسایی دود سیگنال صدای بلند زنگ تولید می شود ، به طوری که افراد دچار اضطراب می شوند و امیدوارند بتوانند به موقع فرار کنند و / یا اقدامات متقابل انجام دهند. به دلیل کمبود مصرف برق در حالت مانیتورینگ عادی ، یک باتری جمع و جور ممکن است سالها دوام داشته باشد.
حسگرهای شیمیایی
سنسورهای شیمیایی ممکن است نسبت به غلظت یک ماده خاص یا برخی پارامترهای شیمیایی مانند مقدار pH واکنش نشان دهند و میزان اسیدیته را نشان دهند. انواع مختلفی از سنسورهای نوری ایجاد شده اند که می توانند برای چنین اهدافی استفاده شوند. آنها می توانند براساس اصول عملکردی بسیار متفاوت باشند: مقدار علاقه ممکن است باعث تغییر در ضریب شکست یا جذب نوری یک ماده شود که با نور قابل کنترل است. در اینجا ، ممکن است فرد نیاز به اندازه گیری های وابسته به طول موج داشته باشد. برای مثال در حسگرهای رنگ سنجی انجام می شود. در موارد دیگر ، برخی مواد شیمیایی تابش کننده نور فلورسنت (غالباً به صورت کنترل شده با برخی از نورهای پروب حادثه هیجان زده) هستند که ممکن است با حساسیت قابل تشخیص باشند – احتمالاً حتی با وضوح مکانی قابل توجهی. غالباً ، نوعی از نور کاوشگر با یک نمونه شیمیایی ، به عنوان مثال با یک پرتوی فضای آزاد که از یک سلول اندازه گیری عبور می کند ، یا با یک تماس بسیار بومی محلی از نور تبخیری از نوعی موجبر با محیط اطراف ، در تعامل است . برخی مواد ممکن است توسط مواد شیمیایی خاصی جذب شوند و با اندازه گیری تأثیر نوری آن ماده ممکن است غلظت سایر مواد شیمیایی را استنباط کند. سنجش شیمیایی همچنین ممکن است در مسافت های بزرگ ، به عنوان مثال تا موقعیت های زیاد در جو زمین با تکنیک های LIDAR انجام شود.
سنسورها برای مقادیر الکتریکی و مغناطیسی
روش های مختلفی وجود دارد که می توان مقادیر الکتریکی را با وسایل نوری کنترل کرد. به عنوان مثال ، ضریب شکست مواد کریستالی خاص به طور خطی به قدرت میدان الکتریکی کاربردی بستگی دارد. این اثر الکترو نوری را می توان برای نمونه برداری الکترو نوری ، به عنوان مثال در تحقیقات تراشه های الکترونیکی خاص استفاده کرد. به طور مشابه ، می توان از اثر فارادی برای سنسورهای نوری که به میدان های مغناطیسی مراجعه می کنند ، سوء استفاده کرد. از آنجا که رشته های مغناطیسی اغلب توسط جریان های الکتریکی تولید می شوند ، می توان از آن برای ساخت سنسورهای جریان نیز استفاده کرد ، که می تواند مثلاً برای اندازه گیری جریان در محیط های ولتاژ پر فشار مانند سیستم انتقال قدرت ولتاژ فوق العاده از جمله کابل های زیر سطح سودمند باشد.
راهنمای RP فوتونیک خریدار شامل ۴۵ تامین کننده برای سنسورهای نوری. در میان آنها:
اجزای نوری Technica
سنسورهای بسته بندی شده بر پایه فیبر Bragg ما در طیف گسترده ای از مشخصات نوری و تنظیمات مکانیکی موجود است. برای سنسورهای نصب شده سفارشی ، شرکت ما با هر مشتری به منظور بهینه سازی بسته بندی سنسورهای مورد نظر برای تولید توسط ما ، از نزدیک همکاری می کند. Technica قبل از انتشار محصولات ، فرایند توسعه سختی را انجام می دهد. ما متعهد به پیشرفت های مداوم پس از آزادی هستیم تا عملکرد خود را به بالاترین استانداردها بیمه کنیم.
HBM FiberSensing
خط حسگر نوری تازه توسعه یافته newLight دامنه اندازه گیری فشار بزرگ را با افزایش ثبات بلند مدت امکان پذیر می کند. به دلیل نصب سریع و آسان و مقاومت در برابر شرایط محیطی از جمله رطوبت ، زنگ زدگی و نمک حتی در مسافت های بسیار طولانی گزینه ایده آل برای نظارت بر سلامت ساختمان است. سازگاری با کابل های مخابراتی استاندارد ، این خط را بسیار مقرون به صرفه می کند – خصوصاً برای برنامه های کانال متوسط تا زیاد. دامنه newLight مبتنی بر فناوری فیبر Bragg Grating است و سنسورهای نوری را برای اندازه گیری فشار ، دما ، شتاب سنج و شیب ارائه می دهد. علاوه بر حسگرهای نوری فیبر نوری که فشار ، دما ، شتاب ، شیب یا جابجایی را اندازه گیری می کند ، HBM همچنین از بازجویان نوری ، نرم افزارها و همچنین خدمات و پشتیبانی برای هر برنامه ارائه می دهد.
با آخرین نمونه های برجسته به Pepperl + K-System نمونه کارها از موانع ایمنی ذاتی را ملاقات کنید:ترنسمیتر، درایوهای برق با شفافیت خط (LFT). این ماژولها به شما کمک می کنند تا از کارتهای خروجی دیجیتال (DO) استفاده کنید. پارامترهای موجودیت آنها با بیش از ۹۰٪ تولید کنندگان الکترون سازگار است و مدار ورودی آنها به گونه ای طراحی شده است که با کلیه سیستم های اصلی کنترل و خاموش کردن اضطراری (ESD) سازگار باشد. این امر بدون در نظر گرفتن سیستمی که استفاده می کنید ، ادغام آسان را تضمین می کند .
سازگاری بالا ، ایمنی بالا
درایورهای یکپارچه از لحاظ گالوانیکی سوئیچینگ درونی ایمنی از قدرت کنترل را از سیستم کنترل جدا می کنند. اتصال درایورهای برقی به کارت ایمنی مشکلات سازگاری بین دستگاه میدانی و تشخیص در کارتهای DO را برطرف می کند. در حالی که عملکرد ایمنی کلی بی تأثیر باقی مانده است ، کاربران می توانند از تمام اقدامات تشخیصی و حفاظت از کارتهای DO در حین کار استفاده کامل کنند ، از جمله:
آزمون پالس با فرکانس در محدوده کیلوهرتز و مدت زمان در دامنه μs
جریان خاص (بسته به کارت و سازنده) در حالت روشن و خاموش
محدودیت فعلی نفوذ برای محافظت از کارت DO
LFT برای تشخیص خطای جامع خط
درایورهای جدید الکترونیکی K-System با LFT به کاربران امکان استفاده کامل از ویژگی های تشخیص خطا در کارتهای گران قیمت DO ، بدون سیم کشی اضافی را می دهند . گسل های خط را می توان به راحتی در قسمت مزرعه یا قسمت کنترل قرار داد ، مانیتورینگ مداوم و افزایش در دسترس بودن گیاه .
نکات برجسته درایورهای K-System Solenoid
تنها راه حل حلقه ای با سرکوب پالس تست و شفافیت خطا
سازگار با کارتهای DO همه سیستمهای اصلی کنترل و ESD
طراحی مسکن ۱۲.۵ میلی متر برای تراکم بسته بندی بالا
پارامترهای موجودیت موجود ۹۰٪ از کل solenoids ذاتی ایمن موجود را در بر می گیرد
SIL 3 مطابق با IEC 61508
حلقه حلقه یا اتوبوس با استفاده از یک دستگا
تقویت کننده با شفافیت خط خطی برای شناسایی جامع خطای خط
تشخیص خطای فردی در کل مدار سیگنال بدون سیم کشی اضافی
در مقایسه با مفاهیم متعارف، نظارت بر مدارهای سیگنال با استفاده از ماژول های رابط با شفافیت خط گسل ( LFT ) موجب صرفه جویی در شما اضافی سیم کشی تلاش. مفاهیم متعارف نیاز به خروجی بر روی دستگاه میدان و ورودی اضافی در سیستم DCS دارند. شفافیت خطای خط مزیت دیگری را ارائه می دهد: خطاهای بین سیستم DCS و ماژول های رابط شناسایی می شوند.
تقویت کننده های LFT را همزمان با سیگنال های سوئیچینگ و خطا از منطقه خطرناک به اتاق کنترل از طریق یک خروجی واحد منتقل کنید. خطای احتمالی خط بین سد جدا شده و سیستم کنترل را می توان از تغییر سیگنالها تشخیص داد.
یک خروجی سوئیچینگ مقاومت در سد جدا شده سیگنال های خطای خط و اتصال کوتاه را از ورودی به مدار خروجی به همراه سیگنال سنسور انتقال می دهد. بسیاری از تقویت کننده های سوئیچ از K-System و H-System به این نوع خروجی ترانزیستور مقاومتی مجهز شده اند. این ماژول ها مخصوصاً برای سنسورهای NAMUR (EN 60947-5-6) و برنامه های ذاتی ایمن تا SIL 2 یا SIL3 طراحی شده اند . شفافیت خطا خط اجازه می دهد:
تشخیص خطای فردی در مدارهای سیگنال با سیگنال های دیجیتالی و بدون سیم کشی اضافی
نظارت مداوم از سمت و سمت کنترل
سنسورهای فوتوالکتریک مینیاتوری سری ML100 – سه سنسور حالت پخش پرفشار جدید
راه حل های پیشرفته موجود در برنامه ها
ML100 سری سنسورهای فوتوالکتریک مینیاتوری ارائه ارزیابی قابل اعتماد برای انجام وظایف مختلف در اتوماسیون کارخانه . سنسورهای فوتوالکتریک به دلیل طراحی مسکن مینیاتوری ، به ویژه برای استفاده در مناطق محدود فضا مناسب هستند .
محبوب ML100 سری در حال حاضر به گسترش با سه سنسور حالت پراکنده جدید . همراه با سری استاندارد شده اثبات شده ، این نوع جدید راه حل های پیشرفته ای را برای برنامه های کاربردی پیچیده ارائه می دهد .
سنسورهای صنعتی
ده ها سال است که Pepperl + Fuchs در حال توسعه و توزیع سنسورهای صنعتی و سیستم های سنسور با بالاترین استانداردهای کیفیت برای استفاده در فناوری اتوماسیون است . سبد محصولات متنوع سنسورهایی را برای برنامه های استاندارد و همچنین راه حل های سفارشی ارائه می دهد . با همکاری نزدیک با کارشناسان ما ، سیستم حسگر ایده آل را برای نیازهای خاص خود دریافت می کنید!
نمونه کارها ما از سنسورهای صنعتی برای اتوماسیون کارخانه با درجه بالایی از نوآوری مشخص می شود. این شامل سنسورهای القایی ، فوتوالکتریک ، خازنی ، مغناطیسی و مافوق صوت است . علاوه بر این ، ما به شما پیشنهاد می دهیماجزای قدرتمندی از قبیل رمزگذارهای دوار ، سیستم های موقعیت یابی و شناسایی (RFID ، داده ماتریس ، بارکد) ، AS-رابط و همچنین لوازم جانبی مناسب. سیستمهای بینایی صنعتی و سنسورهای بینایی طیف وسیعی از محصول را دور می زند .
فن آوری های پیشرفته و یک شبکه فروش و تولید جهانی ، Pepperl + Fuchs را به عنوان شریک ایده آل برای طیف گسترده ای از صنایع در بازار جهانی تبدیل کرده است. اینها شامل شعباتی از قبیل مهندسی مکانیک ، صنعت خودرو ، کار با مواد ، بسته بندی ، صنعت چاپ و کاغذ ، درب ، دروازه و آسانسور ، تجهیزات فرآیندی ، تجهیزات تلفن همراه و انرژی تجدید پذیر است .
سنسور حالت پخش با نقطه نور مرئی بسیار گسترده – ML100-8-W
ML100-8-W است سنسور حالت پراکنده با عملکرد بالا با نور نقطه ای بسیار گسترده ای قابل مشاهده است. فوق العاده بزرگ نور نقطه ای مانع از تغییر وضعیت نادرست بر روی سطوح به شدت بافت و بسیار مقاوم در برابر ارتعاش و چرخش شی. این سنسور حالت پراکندگی برای استفاده در مسیرهای نقاله جهت حمل شیشه یا ماژول مناسب است . علاوه بر این ، در تولید پانل های مسطح ، به خصوص در جداول بلند کردن یا سوئیچ آهنگ ، ایده آل است . در این برنامه ها ، به دلیل تداخل بازتابنده در مسیر معابر ، نمی توان از یک سنسور بازتابنده برای تشخیص شیشه استفاده کرد.
سنسور مجهز به نور نور پرتو فوق العاده گسترده
از سطوح به شدت بافت دار و زاویه دار استفاده کنید
سنسور حالت پخش با ارزیابی پس زمینه – ML100-8-HW
نسخه ML100-8-HW با ارزیابی پس زمینه بر اساس اصل مثلث بندی است . گیرنده ، متشکل از یک عنصر نزدیک میدان و یک عنصر دور میدان ، قادر است به طور واضح بین یک پس زمینه ، مانند یک قاب فلزی ، و یک شیء در منطقه تشخیص تمایز قایل شود. در انجام این کار ، سنسور به پس زمینه تعیین شده مراجعه می کند. اگر جسم تشخیص داده شود ، به دلیل ترتیب هندسی ، بیشتر از عنصر میدان دور تابش می کند. همچنین اگر نوری به گیرنده نرسد ، تشخیص داده می شود ، به عنوان مثال ، اگر نور توسط یک شیء براق منعکس شود. این را قادر می سازد عملیات بدون نیاز به منعکس.سنسور حالت پراکنده نیز قابل اعتماد تشخیص اشیاء مسطح و یا اشیاء با بازتاب کم در مقابل یک پس زمینه نزدیک، به عنوان مثال قطعات لاستیکی سیاه و سفید در تسمه نقاله.
سنسور با ارزیابی پس زمینه بر اساس اصل مثلث بندی
استفاده از هدف با کنتراست کم ، به عنوان مثال سیاه روی سیاه
سنسور حالت پخش با سرکوب پس زمینه – ML100-8-H
در زمینه سنسورهای دارای سرکوب پس زمینه ، سری ML100 توسط حسگر حالت پخش ML100-8-H گسترش یافته است . این سنسور دارای سه نقطه نور است ، که افزونگی را امکان پذیر می کند. به عنوان یک ویژگی خاص ، خروجی ها یک لینک منطقی و AND یا OR را شامل می شوند. خروجی OR با شناسایی یکی از سه نقطه نور فعال می شود ، به این معنی که اشیاء غیر یکنواخت قابل اطمینان هستند. خروجی AND تنها در صورت شناسایی هر سه لکه نوری فعال می شود. بنابراین ، حتی می توان خواص اشیاء را تشخیص داد در حالی که دخالت در محیط اطراف ، مانند گرد و غبار ، نمی توان نادیده گرفت.
براساس داده های منتشر شده در ۱۱ مه توسط اداره اطلاعات انرژی ایالات متحده (EIA) ، تولید برق ذغال سنگ آمریکا سال گذشته در پایین ترین سطح از سال ۱۹۷۶ بود. EIA در جدیدترین گزارش چشم اندازه انرژی خود گفت انرژی از منابع تجدید پذیر می تواند امسال برای اولین بار از نسل ذغال سنگ در ایالات متحده فراتر رود.
این آژانس اعلام کرده است که میزان تولید از واحدهای زغال سنگ آمریکا در سال ۲۰۱۹ به ۹۶۶۰۰۰ گیگاوات ساعت رسیده است که پایین ترین سطح در بیش از ۴۰ سال است. EIA گفت که افت ۱۶ درصدی ، نسبت به سال گذشته از سال ۲۰۱۸ ، بیشترین درصد کاهش تاکنون بوده است ، “و دومین به طور مطلق (۲۴۰،۰۰۰ گیگاوات ساعت).”
انتظار می رود که این کاهش امسال ادامه یابد. IHS Markit به تازگی پیش بینی کرده است که برنامه های برق امسال نزدیک به ۱۳۰ میلیون تن زغال سنگ امسال نسبت به سال ۲۰۱۹ سوزاند.
منبع: اداره اطلاعات انرژی ایالات متحده ، بررسی ماهانه انرژی
EIA گفت: افزایش تولید برق از نیروگاه های دارای گاز طبیعی ، به همراه انرژی باد و تقاضای کلی کمتر برای برق ، باعث کاهش تولید ذغال سنگ شده است. این آژانس اعلام کرده است که تولید گازهای گلخانه ای طبیعی در سال ۲۰۱۹ به رکورد تمام زمان تقریبا ۱.۶ میلیون گیگاوات ساعت رسیده است ، این رقم نسبت به سال گذشته ۸ درصد افزایش داشته است. تولید برق بادی در صدر ۳۰۰۰۰۰ گیگاوات ساعت قرار دارد که نسبت به سال ۲۰۱۸ ۱۰٪ افزایش یافته است.
EIA پیش بینی کرده است تولید از منابع تجدید پذیر امسال از سطح ۲۰۱۹٪ ۱۱٪ افزایش یابد. آژانس اعلام کرده است که انرژی تجدید پذیر در صورت وجود به دلیل کمترین هزینه عملیاتی توسط اپراتورهای شبکه امکان پذیر است. براساس گزارش EIA ، در چهار و نیم ماهه نخست امسال ، تولید برق از باد ، خورشیدی و هیدرو برق در ۹۰ روز جداگانه برق بیشتری نسبت به ذغال سنگ تولید کرده است ، اتفاقی که فقط در ۳۸ روز در سال ۲۰۱۹ رخ داد.
EIA در گزارش خود اظهار داشت که در حالی که “انتظار دارد انرژی تجدیدپذیر سریعترین منبع تولید برق در سال ۲۰۲۰ باشد ، اثرات کاهش اقتصادی مربوط به COVID19 احتمالاً در چند ماه آینده بر ظرفیت تولید جدید تأثیر می گذارد. ” این آژانس اعلام کرده است که پیش بینی می کند امسال ۲۰.۴ گیگاوات نیروگاه بادی جدید به همراه ۱۲.۷ گیگاوات ظرفیت خورشیدی در مقیاس ابزار افزوده شود. آژانس همچنین گفت که با توجه به همه گیر شدن کروناویروس ، “این پیش بینی ها تحت تأثیر عدم اطمینان زیاد است و EIA به نظارت بر ایجاد ظرفیت های برنامه ریزی شده گزارش شده ادامه خواهد داد.”
ذغال سنگ در سال ۲۰۱۱ به اوج خود رسید
ظرفیت تولید زغال سنگ در ایالات متحده در سال ۲۰۱۱ به ۳۱۸ گیگاوات ساعت رسید و از زمان بازنشستگی واحدهای ذغال سنگ یا تبدیل شدن به گاز طبیعی و سایر سوختها از زمان کاهش یافت. EIA گفت ظرفیت تولید ذغال سنگ ذغال سنگ آمریکا در ۲۲۹ گیگاوات در سال ۲۰۱۹ بود که در طی این دهه ۲۸ درصد کاهش داشته است.
نرخ بهره برداری از کارخانه های زغال سنگ نیز براساس ظرفیت عملیاتی در آن زمان ، در سال ۲۰۱۹ به ۴۸ درصد کاهش یافته است که از ۶۷ درصد در سال ۲۰۱۰ کاهش یافته است. در همین حال ، نیروگاه های توربین گازی ترکیبی (CCGT) در سال گذشته با میانگین ظرفیت ظرفیت ۵۷ درصد ، نه درصد بالاتر از نیروگاه های زغال سنگ بود.
اداره اطلاعات انرژی ایالات متحده ، ماهنامه برق
گزارش EIA که روز دوشنبه منتشر شد ، نشان داد که تولید زغال سنگ در هر منطقه ایالات متحده با بیش از ۱۸٪ در برخی مناطق ، از جمله جنوب شرقی آمریکا ، کاهش یافته است. آژانس همچنین خاطرنشان کرد: “میانگین قیمت های تحویل شده برای زغال سنگ در نیروگاه ها رو به کاهش است. تا سال ۲۰۱۵ ، هزینه زغال سنگ به طور متوسط ۲.۲۵ دلار در هر میلیون واحد حرارتی انگلیس (MMBtu) قبل از سقوط به کمتر از ۲.۰۰ دلار در سال / MMBtu در اواخر سال ۲۰۱۹ است. ”
تجزیه و تحلیل EIA گفت: برای اینکه از زغال سنگ با گاز طبیعی مقرون به صرفه باشد ، “هزینه تحویل زغال سنگ باید حداقل ۳۰٪ کمتر باشد تا تفاوت های کارایی بین یک گیاه معمولی ذغال سنگ و یک کارخانه معمولی با گاز طبیعی را جبران کند. ” آژانس گفت که این “اختلاف برای گیاهان چرخه ترکیبی کارآمدتر با گاز طبیعی حتی بیشتر است” ، و خاطرنشان کرد: “کارخانه های زغال سنگ همچنین باید هزینه های بالاتر را برای تجهیزات کنترل انتشار و سایر عملیات جبران کنند.”
مبارزات اقتصادی برای اپراتورهای نیروگاه های زغال سنگ در بخش بزرگی مسئول بازنشستگی تقریبا ۱۳.۹ گیگاوات تولید زغال سنگ در سال ۲۰۱۹ بود. این بالاترین میزان تعطیلی ها از سال ۲۰۱۵ بود که مقررات جدید آلودگی منجر به بازنشستگی شد. بیش از ۱۵.۱ گیگاوات ظرفیت تولید.
POWER تجزیه و تحلیل عمومی اعلام شده بازنشستگی کارخانه زغال سنگ نشان می دهد که در حدود ۹ گیگاوات ظرفیت تولید سوخت زغال سنگ حدود ۲۳ GW یکی دیگر از ظرفیت اختصاص داده میشود، خاموش کردن این سال، با در خط به ۲۰۲۱-۲۰۲۵ بازنشسته می شود.
ذغال سنگ در سال ۲۰۱۱ به اوج خود رسید
